Compact NDIR Gas Analyzer System - ZSVF

Simultaneous and continuous measurement of up to 5 components among: NOx, SO2, CO, CO2, CH4, and O2 Suited for monitoring of flue gas, combustion gas, biogas, etc.

solicitar orcamento

The product

  • Continuous measurement for 5 days max.
  • Separatable structure
  • A variety of functions: auto calibration, O2-corrected output, averaging, alarm, etc.
  • Easy-to-see LCD
    You can check the concentration changes of all components at a glance
  • Easy-to-use interface
  • You can select a paramagnetic O2 sensor or a galvanic O2 sensor


Easy-to-see LCD

Menu screen

Range switching screen

Zero/span calibration

Separatable structure

Sampling unit









Analyzer unit

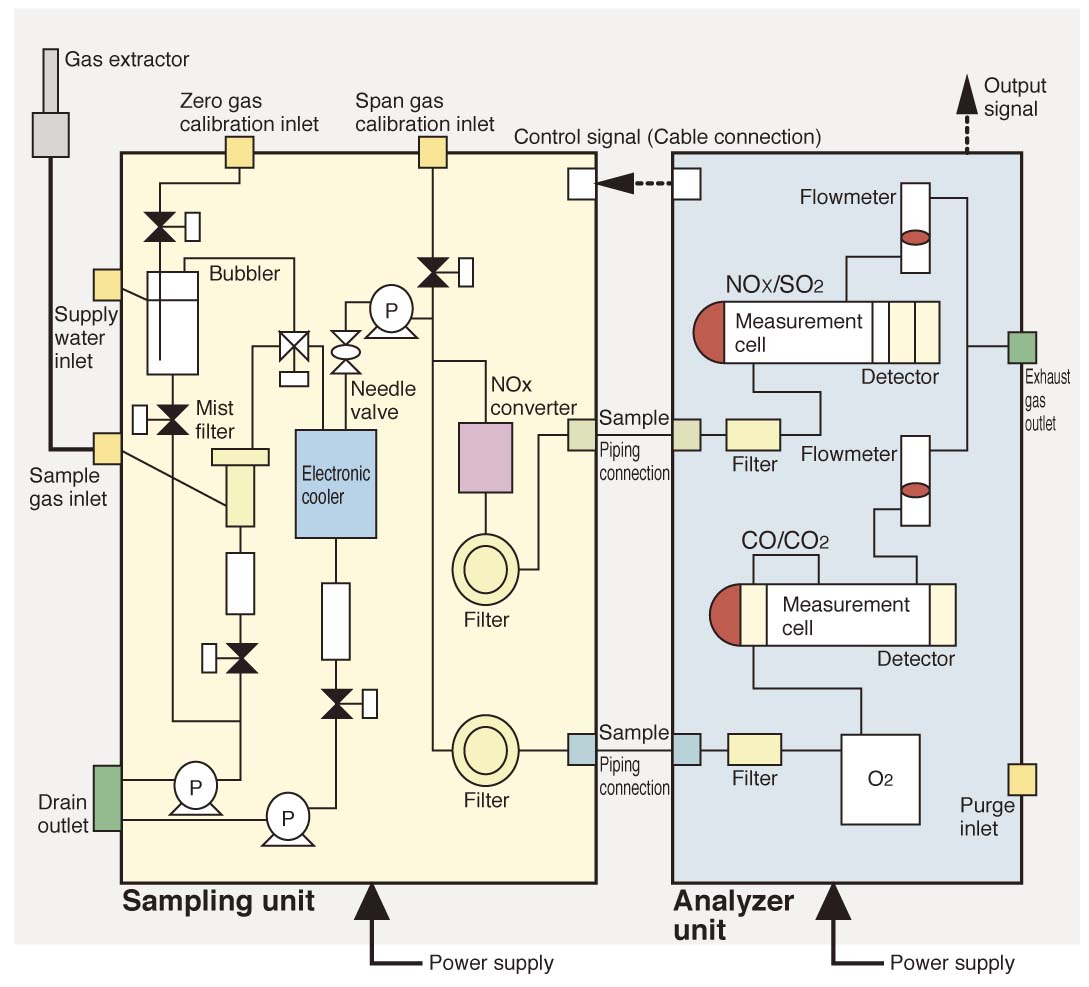

System configuration

Gas extractor (option)

Simple probe

Probe with primary filter


solicitar orcamento
tabelas

Especificações

PrincípioNOX, SO2, CO, CO2, CH4: Sensor infravermelho não dispersivo
O2: sensor paramagnético ou sensor galvânico
Componentes1 componente: NOX, SO2, CO, CO2, CH4
2 componentes: NOX + SO2, CO2 + CO, CH4 + CO, CO2 + CH4, NOX + CO
3 componentes: NOX + SO2 + CO, NOX + SO2 + CO2, NOX + CO2 + CO,
SO2 + CO2 + CO, CH4 + CO2 + CO
4 componentes: NOX + SO2 + CO + CO2
A medição de O2 pode ser adicionada acima de tudo.
FaixaNOX: 0–500 ppm…5000 ppm
SO2: 0–500 ppm…1%
CO: 0–200 ppm…100%
CO2: 0–200 ppm…100%
CH4: 0–1000 ppm…100%
O2: 0–5%…25%
Nº de intervalos3 (Relação de alcance máximo 1 : 5)
Repetibilidade±0.5% FS
Desvio zero≤ ±1,0% FS por dia
Desvio de amplitude≤ ±1,0% FS por dia
Linearidade±2.0% FS
Tempo de resposta≤ 50 s (para 90% de resposta)
Medição de O2 com sensor galvânico e medição de SO2 : ≤ 3 min
Sinal de saída4–20 mA DC (linear) ou 0–1 V DC (linear), até 8 pontos, sem isolamento
(valor instantâneo, valor instantâneo corrigido por O2, valor médio corrigido por O2)
DisplayLCD retroiluminado, inglês ou japonês
FunctionsCalibração automática, correção de O2, média, retenção de sinal de saída, exibição automática desligada
ComunicaçãoRS-232C (protocolo Modbus)
Ambiente operacional-5°C a +40°C, RH 90% ou menos
Tensão de alimentação100–115 V CA ou 200–240 V CA, 50/60 Hz
Consumo de energiaUnidade do analisador: aprox. 150 VA
Unidade de amostragem: aprox. 250 VA
Dimensões e pesoUnidade do analisador: 365 (L) x 211 (A) x 514 (P) mm, aprox. 12kg
Unidade de amostragem: 365 (L) x 377 (A) x 514 (P) mm, aprox. 18kg
Condições do gásTemperatura0–50°C na entrada
Taxa de fluxo0,5 L/min ±0,2 L/min por sistema óptico
Poeira≤ 50 mg/Nm3
Pressão≤ 3 kPa (a saída do gás deve estar aberta ao ar atmosférico)
Névoanão permitida
Gás corrosivoHCl: ≤ 10 ppm
