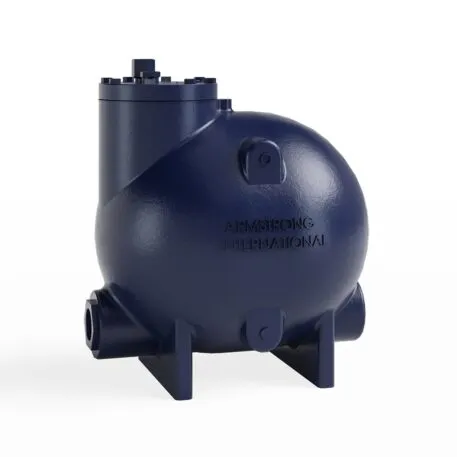

El producto
La bomba de condensado de diseño compacto de la serie PT-3500 es una solución no eléctrica de bajo mantenimiento que sirve para mover condensado u otros líquidos de puntos bajos, presiones bajas o espacios de vacío a un área de mayor elevación o presión. El condensado se puede devolver a temperaturas muy por encima del límite de 200 °F (93 °C) de las bombas eléctricas convencionales, sin los problemas de sellados con fugas o de cavitación.
Características
- Funcionamiento económico por ser no eléctrico
- Al no presentar problemas de sellados con fugas, ni de impulsores ni de motor, el mantenimiento requerido es menor
- El cuerpo de diseño compacto entra en espacios reducidos y permite una cabeza de llenado mínima
- Costos de instalación más bajos
- La unidad estándar es intrínsecamente segura
- El material de construcción robusto implica una vida útil prolongada
- Todos los componentes internos son en acero inoxidable para garantizar su resistencia a la corrosión y una larga vida útil
- Los resortes están fabricados con aleación Inconel X-750 de larga duración
- Todos los valiosos BTU (British Thermal Units) se capturan y se devuelven al sistema
- La bomba se puede colocar en fosas inundadas sin riesgo de electrocución ni de corto circuito
- Los asientos reemplazables/removibles externamente se pueden reemplazar o limpiar sin necesidad de retirar el conjunto de mecanismo
Aplicaciones típicas
- Sistemas de calentamiento de baja presión
- Radiadores o intercambiadores de calor de procesos con control modulado de vapor
- Instalaciones remotas (venas de vapor, tanques o radiadores remotos)
- Sistemas con vacío
- Áreas peligrosas (a prueba de explosiones)
- Entornos cáusticos
- Sumideros o áreas sumergidas
- Tanques flash
Especificaciones del producto
| Modelo | PT-3508 | PT-3512 |
| Tipo de conexión | Roscada | Roscada |
| Presión máxima permitida | 150 psig (10 barg) | 150 psig (10 barg) |
| Temperatura máxima permitida | 450 °F (232 °C) | 450 °F (232 °C) |
| Material del cuerpo | Hierro fundido ASTM A48 Clase 30 | Hierro fundido ASTM A48 Clase 30 |
| Material del mecanismo | Acero inoxidable con resorte Inconel X-750 | Acero inoxidable con resorte Inconel X-750 |
| Presión máxima de operación | 125 psig (8 1/2 barg) | 125 psig (8 1/2 barg) |
| Capacidad máxima | 9900 lb/h (4491 kg/h) | 14 400 lb/h (6532 kg/h) |
| Tamaño de conexión de entrada | 2″ (50 mm) | 3″ (75 mm) |
| Tamaño de conexión de salida | 2″ (50 mm) | 2″ (50 mm) |
