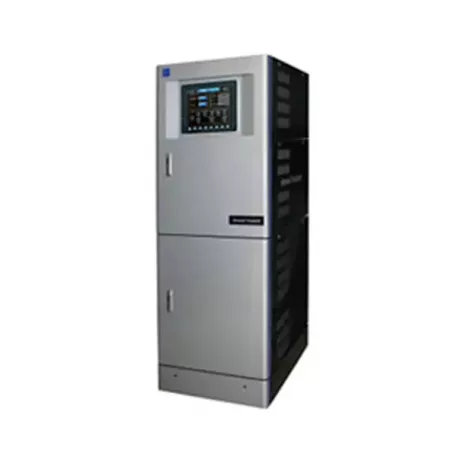

Aerosol Analyzer - ZSF

Real-time, quantitative measurement of aerosol (PM2.5) in the air

The product

Real-time monitoring
Takes only 15 minutes for quantitative analysis of each component, which used to take more than 8 hours by manual analysis.
Simultaneous and quantitative analysis of particle size, number of particles, and composition
Combination of MEMS technology, laser technology, and particle concentrating technology enables real-time and quantitative analysis of particle size, number of particles, composition (sulfate, nitrate, black carbon) of aerosol in the air, thus delivering mass concentration measurement.
High accuracy ensured by a combination of multiple principles
Light diffusion method (for particle size and number of particles), laser-induced incandescence method (for black carbon), quadrupole mass spectrometry with MEMS particle trap (for sulfate and nitrate) are used to provide accurate measurement.
Easy-to-use touch screen
From the front touch screen you can perform major operations such as indication of measured value and alarms, monitoring of operating status, and so on.

tabelas

Tensão de alimentação	100 V AC ±10%, 50/60 Hz ±5% ou 220 V CA ± 10%, 50 Hz ± 5%
Consumo de energia	Aproximadamente. 1 kVA (Máx. 1,5 kVA)
Temperatura ambiente	15–30°C
Umidade ambiente	30–75% RH
Dimensões	640 (A) × 1.740 (L) × 828 (P) mm
Peso	Aproximadamente. 350kg
Estrutura do cubículo	Instalação interna (com rodízios), portas dianteiras/traseiras de batente simples
Cor do acabamento do cubículo	Capa: prata (escuro), equivalente a Mansell N6.7 Tampa traseira e painéis laterais: preto, equivalente a Mansell N1.5
Porta de amostragem	Conector de porta SS-401-PC (Swagelok), na superfície superior do corpo principal
Porta de exaustão	Flange KF16 (bomba de rolagem DIS-90)

Especificações Gerais

Alvo	- Concentração em massa de aerossol - Concentração em massa de carbono preto em aerossol – Concentração de massa de sulfato em aerossol – Concentração em massa de nitrato em aerossol
Princípio	- Método de difusão de luz: concentração de massa de aerossol – Método de incandescência induzida por laser: concentração em massa de carbono preto – Espectrometria de massa quadrupolo: concentração de massa de sulfato e nitrato
Faixa de medição	-Aerosol: 0–100 μg/m3 ou 0–1.000 μg/m3 – Carvão preto: 0–30 μg/m3 ou 0–300 μg/m3 – Sulfato: 0–30 μg/m3 ou 0–300 μg/m3 – Nitrato: 0–30 μg/m3 ou 0–300 μg/m3
Faixa de detecção de partículas	Método de difusão de luz: 0,12 a 2,5 µm (aerossol) Método de incandescência induzida por laser: 0,08 a 0,5 µm (carbono preto)
Quantidade de amostragem	Aproximadamente. 2,0 L/min

Medição

Linearidade	±5% FS para cada componente
Repetibilidade	±3% FS
Características de temperatura	±10% FS (15–30°C)
Desvio	±10% FS por mês
Hora de aquecimento	24 horas após o início da fonte de alimentação

Performance

Sinal de saída analógica	4 pontos, 4–20 mA DC (isolado por fotoacoplador) Resistência de carga permitida: 600Ω ou menos (1) Concentração em massa de aerossol (2) Concentração em massa de carbono preto (3) Concentração em massa de sulfato (4) Concentração em massa de nitrato
Comunicação Ethernet	- Número do canal: 1 – Conector: D-sub 9P × 1 – Protocolo de transmissão: TCP/IP, ICPM, APP – Tipo de dados: valores medidos (concentração em massa de aerossol, carbono preto, sulfato e nitrato), informações de erro
Saída de alarme	- 1 ponto – Saída de contato: aberto durante o erro, fechado durante o normal – Carga nominal e corrente de tensão nominal: 24 V DC, 2 A

Saída
