Cross Stack Laser Gas Analyzer - ZSS

Continuous monitoring of HCl, NH3, CO, CO2, CH4, and O2

request quote

The product

  • Low maintenance
  • Low operating-cost: with no gas-sampling device and few parts to be replaced
  • Superior long-term stability
  • Fast response within 2 seconds
  • Tolerant to high temperature and high dust
  • Environment friendly: 80 VA, low power consumption
  • Analog output for transmittance is available
  • Compliant with RoHS directive (2011/65/EU)
  • Double-beam version for CO and O2 measurement available

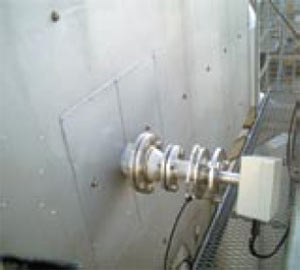

Installation example

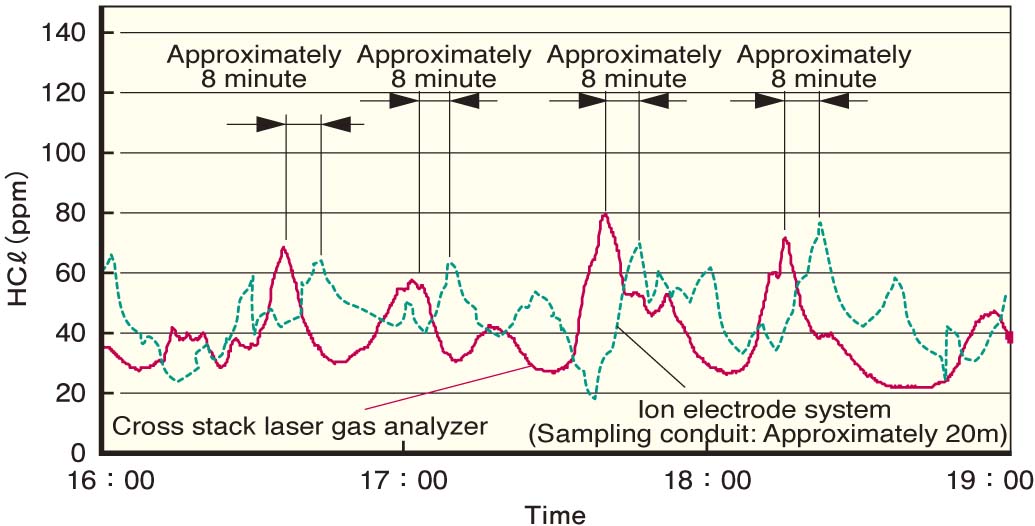

Fast response








Table 1: Measurable components and ranges


request quote
tabelas

Especificação

Gás alvoHCl, NH3, CO, CO2, CH4, O2,
CO + CO2, CO + O2, HCl + H2O, NH3 + H2O
PrincípioInfravermelho sem dispersão (NDIR)
InstalaçãoEmpilhamento cruzado
Classe de laserClasse 1 (analisador de O2 de versão de alta temperatura e analisador de O2 de versão de purga de ar de instrumento se enquadram na CLASSE 3B)
Faixa de mediçãoConsulte a Tabela 1.
Comprimento do caminho óptico0,5–10 m (analisador de CO + O2: 0,5–5 m)
Repetibilidade±1% FS (dependendo do componente e faixa)
Desvio zero±2% FS por 6 meses (dependendo do componente e faixa)
Desvio de amplitude±3% FS por 6 meses (dependendo do componente e faixa)
Velocidade de resposta (90% de resposta)≤ 4 s (≤ 2 s versão disponível)
Saída analógica4–20 mA DC ou 1–5 V DC, 2 ou 4 pontos
Valor medido, valor corrigido de O2, transmitância
Entrada analógica4–20 mA DC, 2 pontos
Entrada digital (opcional)3 pontos (redefinição do valor médio, alternância entre valor instantâneo e valor médio móvel, retenção remota)
Saída digital6 pontos (baixa transmissão de luz, falha do dispositivo, durante a espera / durante a calibração, limite H/L, erro ambiental, interrupção de energia)
Tensão de alimentação100–240 V CA, aprox. 75 VA
Ambiente operacionalUnidade receptora e unidade transmissora: -20°C a 55°C
Unidade de controle: -5°C a 45°C
RH 90% ou menos
Temperatura do gásConsulte a Tabela 1
Dimensões (em mm)Unidade receptora: 400 × 180 × 155
Unidade transmissora: 400 × 240 × 160
Unidade de controle: 137 × 255 × 440
PesoUnidade receptora e unidade transmissora: aprox. 10kg cada
Unidade de controle: aprox. 8kg
MontagemUnidade receptora e unidade transmissora: montagem em flange
Unidade de controle: montagem na parede ou montagem em tubo
EstruturaUso externo, à prova de poeira e chuva (IP65)
