Single-Beam NDIR Gas Analyzer - ZRE

Simultaneous and continuous measurement of up to 5 components among NO, SO2, CO, CO2, CH4, and O2 in incinerators or boilers

request quote

The product

  • Compact design
  • Long-term superior stability

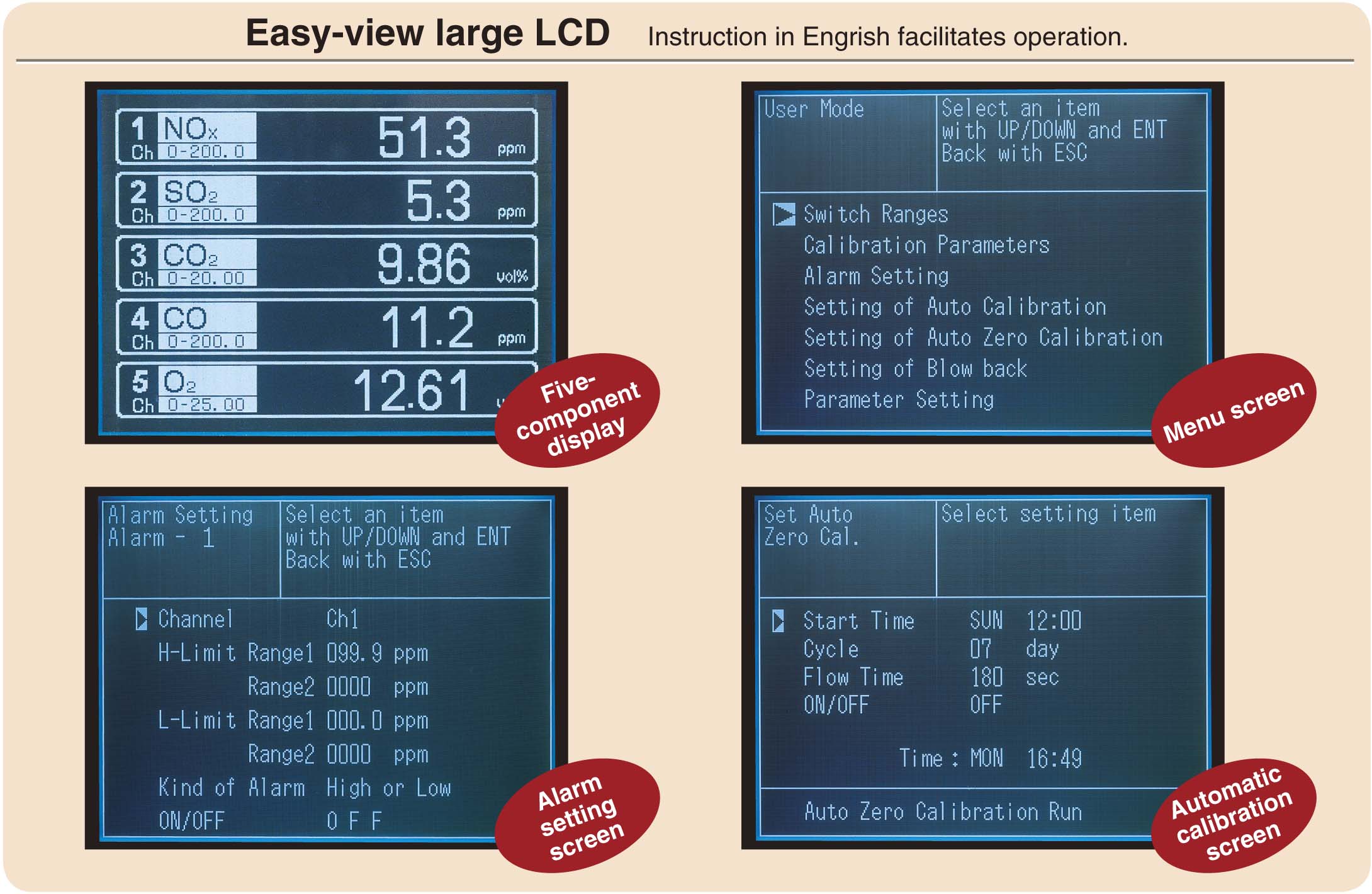

  • Easy-to-see LCD
  • Optional functions include: auto calibration, concentration alarm, remote range-switching, and more.
  • Hardly affected by moisture interference

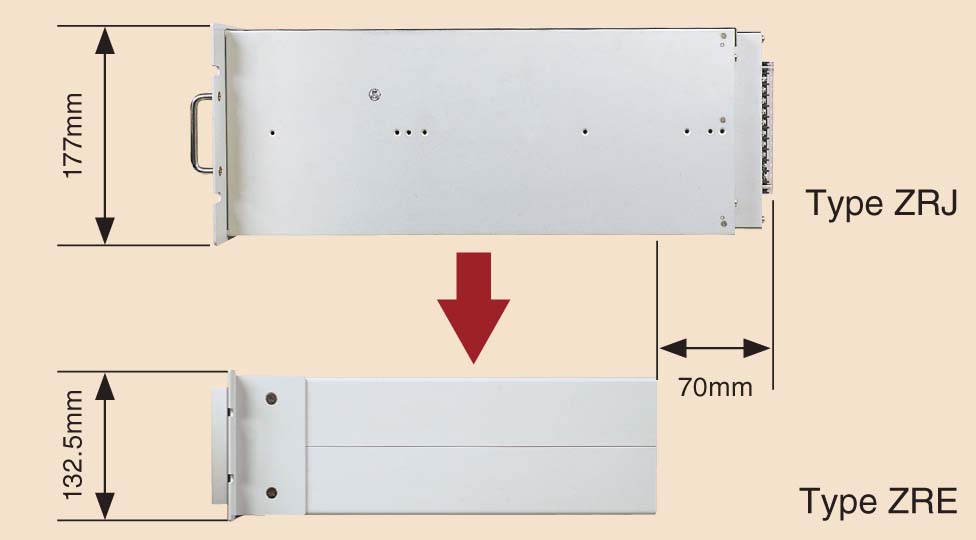

Compact and lightweight (approx. 8 kg)

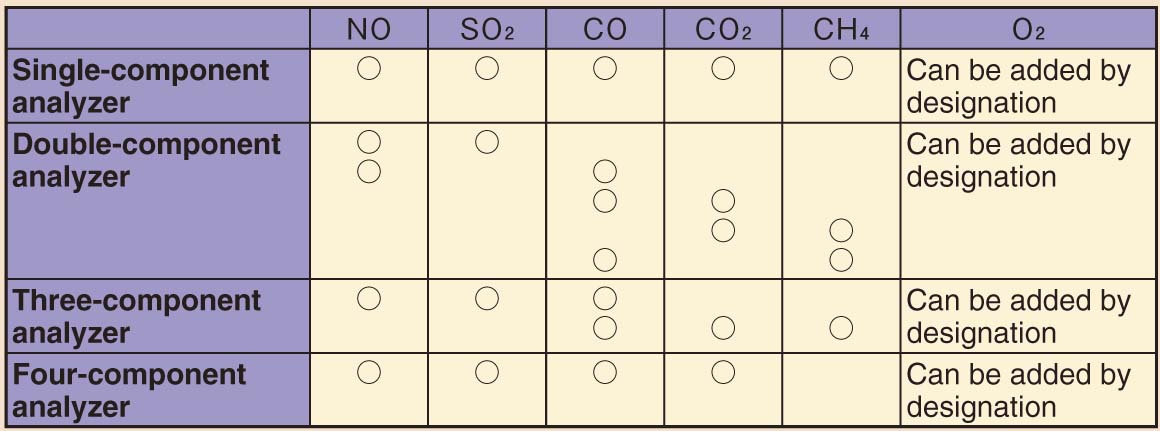

Continuous measurement of up to 5 components

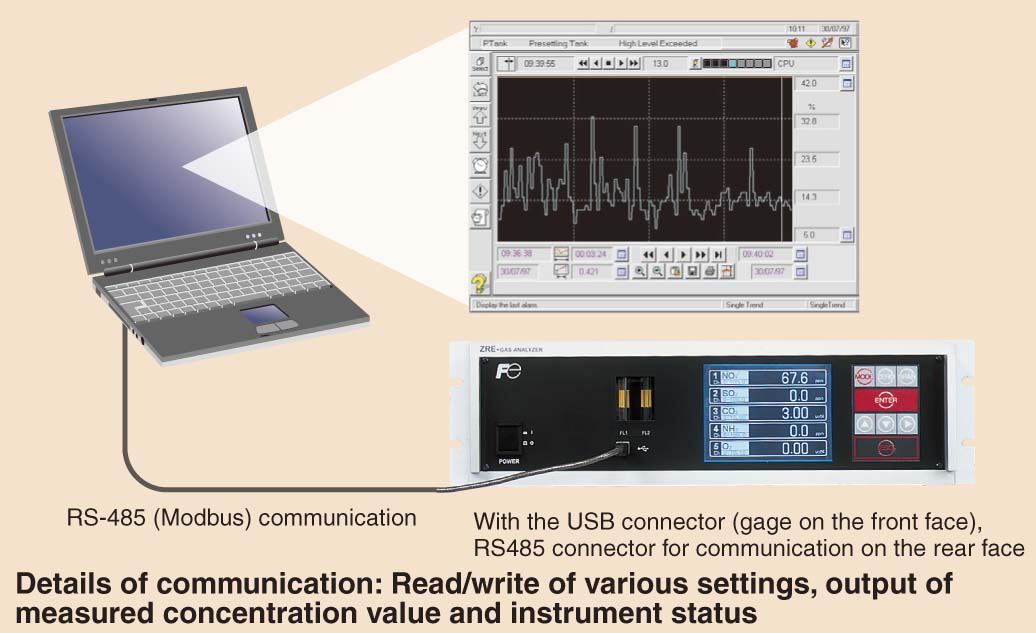

RS-485 (MODBUS) communication

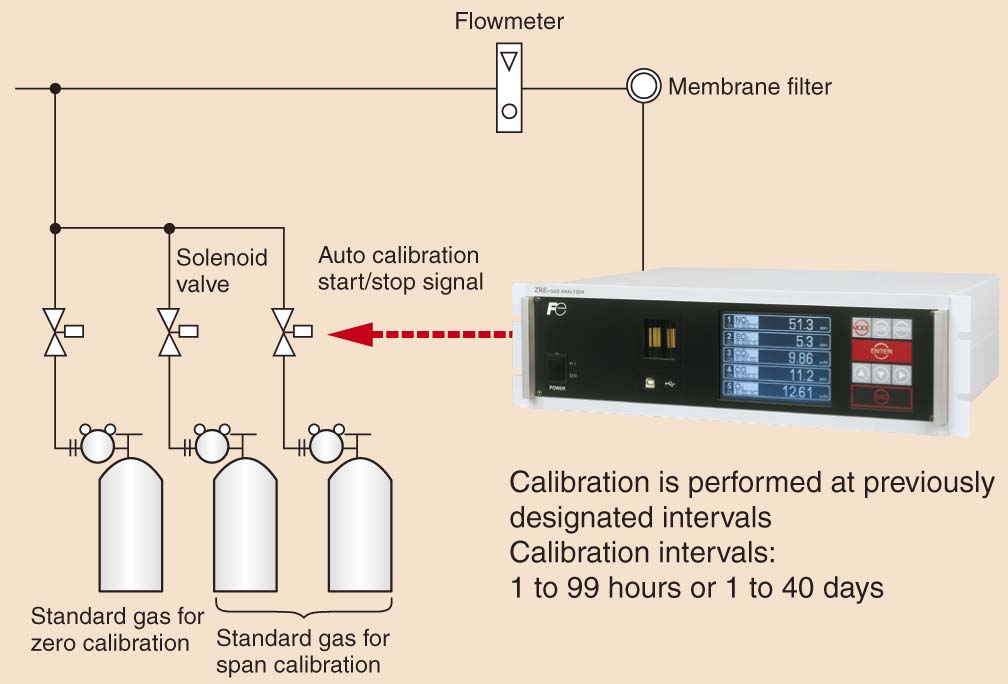

Automatic calibration eliminates the need for troublesome calibration work

request quote
tabelas

Especificações

PrincípioNO, SO2, CO, CO2, CH4: Sensor infravermelho não dispersivo (sistema de feixe único)
O2: sensor magnético ou galvânico embutido ou sensor externo de zircônia (ZFK7)

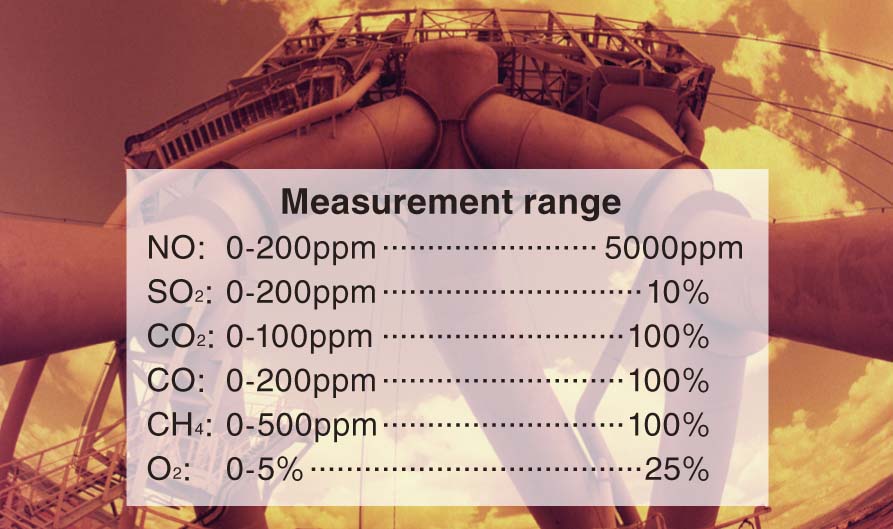

FaixasNO: 0–200 ppm…5000 ppm
SO2: 0–200 ppm…0–10 vol%
CO2: 0–100 ppm…0–100 vol%
CO: 0–200 ppm…0–100 vol%
CH4: 0–500 ppm…0–100 vol%
O2: 0–5 vol%…25 vol%
Até 2 faixas por componente, comutáveis. Relação de alcance máxima 1: 10 (excluindo O2)
Repetibilidade±0.5% FS
Linearidade±1.0% FS
Desvio zero≤ ±2% FS por semana
Desvio de amplitude≤ ±2% FS por semana
Tempo de resposta≤ 60 s (90% de resposta da entrada de gás)
O tempo depende do número de componentes e intervalo
Saída analógica4–20 mA DC ou 0–1 V DC (máx. 12 pontos)
Valores instantâneos de cada componente
OpçãoValor instantâneo corrigido de O2, valor médio corrigido de O2, média de O2
DisplayLCD retroiluminado (japonês, inglês ou chinês) com função de desligamento automático da luz
Valor instantâneo, valor instantâneo corrigido de O2, valor médio corrigido de O2, média de O2, pontos de ajuste de parâmetro
Comutação de intervalopor operação de tecla, automático, ou por entrada de contato externo (opcional)
Entrada de contato (opcional)Entrada de contato de tensão (12–24 V DC, 15 mA máx.) até 9 pontos
Interruptor de faixa, início de calibração automática, retenção de sinal de saída, reinicialização médi
Saída de contato (opcional)Contato do relé SPDT (até 15 pontos)
Identificação de faixa, erro do dispositivo, erro de calibração, status de calibração automática, alarme de limite alto/baixo, bomba LIGADA/DESLIGADA, saída de acionamento da válvula solenoide para calibração automática
Comunicação (opção)RS-485 (MODBUS), conector USB tipo B
Leitura/escrita de valores de parâmetros, valores medidos, status do dispositivo
Medidor de vazãoIncluído
Entrada/saída de gásRc1/4 ou NPT 1/4
EstruturaCarcaça de aço, para uso interno
Ambiente operacional-5°C a 45°C, RH 95% ou inferior (sem condensação)
Montagem Montagem em rack de 19 polegadas, montagem em painel ou desktop
Tensão de alimentação100–240 V AC, 50/60 Hz, 100 VA
Dimensões (A x L x P) em mm133 x 483 x 418 (montagem em rack de 19 polegadas)
133 x 440 x 418 (montagem em painel)
149 x 440 x 418 (computador)
PesoAproximadamente. 8 kg (analisador de 5 componentes)
Certificaçãomarcação CE
Especificações

Especificações

Condições do gás

Quociente de vazão0.5 L/min ±0.2 L/min
Temperatura0–50°C
Pressão≤ 10 kPa
≤ 100 μg/Nm3 com tamanho de partícula ≤ 0,3 μm
NévoaInadmissível
UmidadeAbaixo da densidade do vapor de saturação à temperatura ambiente (sem condensação)
Abaixo da densidade do vapor de saturação a 2°C (sem condensação) para NO, SO2,e CO na faixa abaixo de 200 ppm
Gás corrosivoHCl ≤ 1 ppm

Condições do gás
