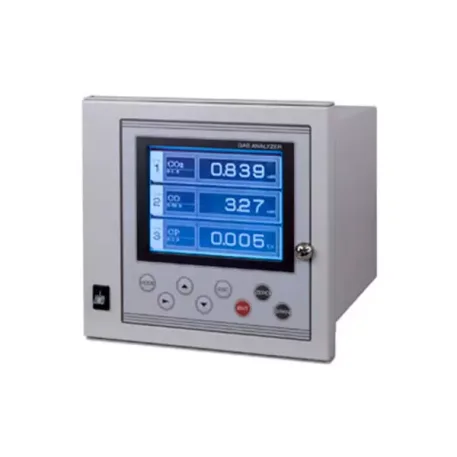

NDIR Gas Analyzer for heat treatment furnace - ZFG

Continuous measurement of CO, CO2, CH4 in heat treatment furnace Simultaneously and continuously measures concentrations of 2 different gases

request quote

The product

  • Repeatability: ±0.5% FS

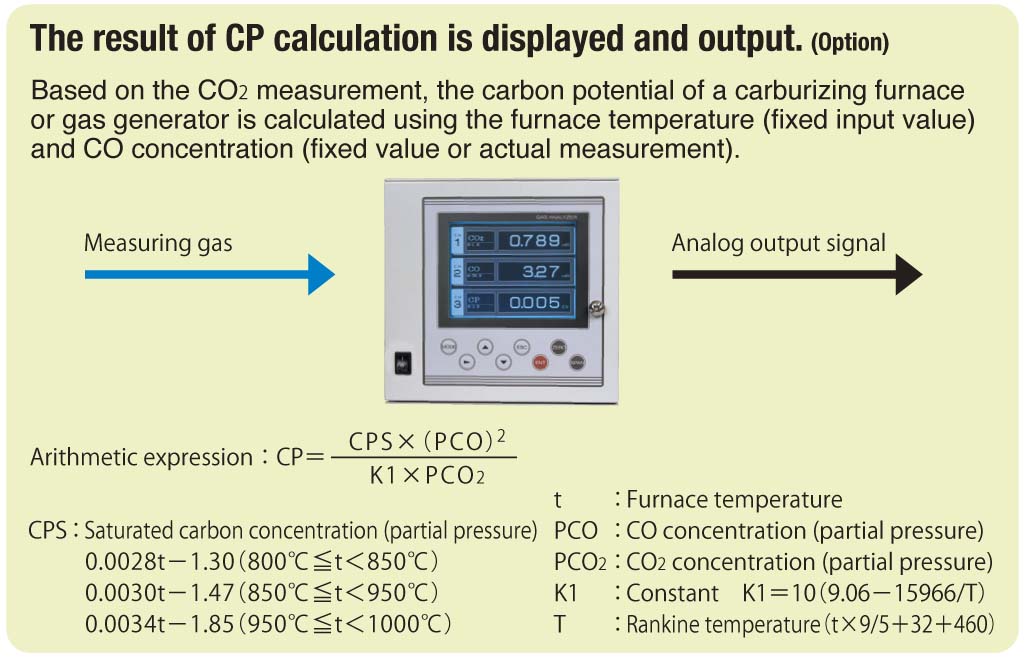

  • CP (Carbon Potential) calculation available (option)

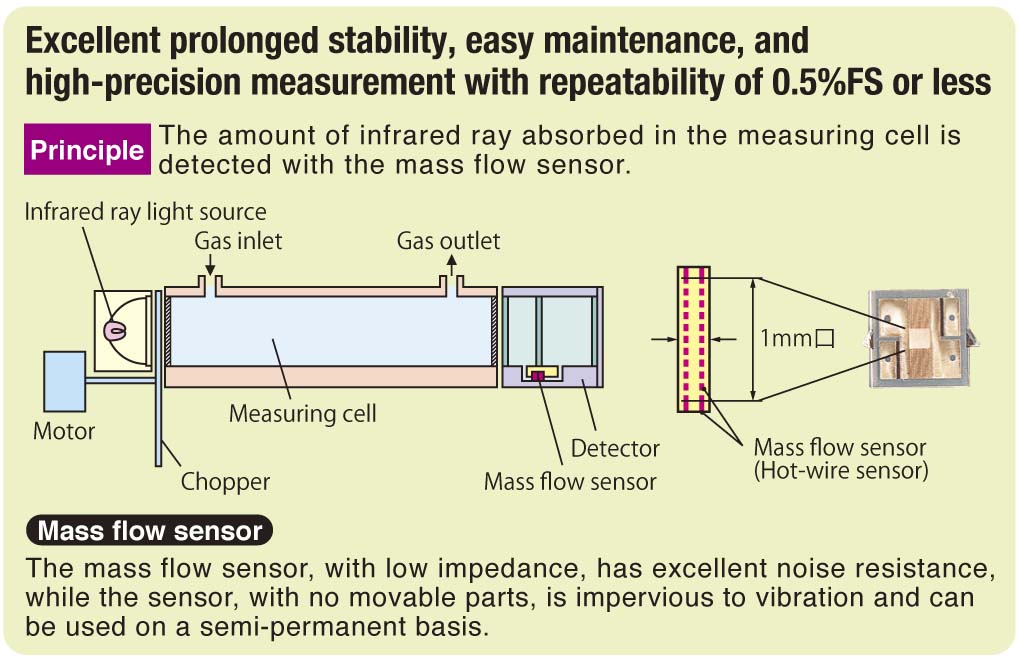

  • Single-beam system: long-term stability and low maintenance
  • Simultaneous and continuous measurement of 2 different gases
  • Compact and lightweight (approx. 5 kg)


request quote
tables

Especificações

PrincípioMétodo de absorção de infravermelho não dispersivo (feixe único)
Componentes e intervalos mensuráveisCO2: 0 to 0.5%…100 vol%
CO: 0 to 0.5%…100 vol%
CH4: 0 to 1%…10 vol%
• Até dois componentes
• 2 faixas comutáveis
• Relação de alcance máxima 1: 5
Repetibilidade≤ ±0.5% FS
Linearidade≤ ±1,0% FS
≤ ±2% FS quando a relação de intervalo é 1 : 4 ou 1 : 5
Desvio zero≤ ±2% FS por semana
Desvio de amplitude≤ ±2% FS por semana
Efeito de interferência≤ ±2% FS
Tempo de resposta≤ 10 s (90% de resposta da entrada de gás)
Sinal de saída analógica4–20 mA DC, 0–1 V DC, 0–100 mV DC ou 0–10 mV DC
Saída de valor instantâneo (concentração de cada componente)
Saída de valor CP (opcional)
DisplayLCD retroiluminado (com função de desligamento automático da luz)
Japonês ou Inglês (conforme especificado)
Valor instantâneo, valor CP (opcional), setpoints de parâmetros
Comutação de intervalopor operação de chave, automática, ou
por entrada de contato externo (opcional)
Saída de contatoContato do relé SPST
Erro do dispositivo (padrão), sinal de identificação de faixa (opcional)
Entrada de contato externo (opcional)Contato sem tensão
Comutação de alcance remoto, retenção remota do sinal de saída
Entrada/saída de gásRc1/4 ou NPT 1/4
Taxa de fluxo de gás de purga1 L/min (conforme necessário)
Cor do acabamentoEsbranquiçado (equivalente Mansell 10Y7,5/0,5)
InvólucroInvólucro de aço, uso interno
Temperatura/umidade ambiente-5°C a 45°C, RH 95% ou inferior (sem condensação)
Hora de aquecimentoAproximadamente. 30 minutos
Método de montagemMontagem em painel
Tensão de alimentação100–240 V AC, 50/60 Hz, 50 VA
DimensõesA 211 x L 218 x P 257 mm
PesoAproximadamente. 5kg
Gás de calibraçãoZero: N2 ou ar desumidificado
Alcance: 90%–100% de cada intervalo
Condições do gásTaxa de fluxo0,5 L/min ±0,2 L/min
Temperatura0°C a 40°C
Pressão≤ 5 kPa
Poeira≤ 0.3 μm
Névoanão permitida
UmidadeAbaixo da densidade do vapor de saturação à temperatura ambiente (sem condensação)
Gás corrosivoHCl ≤ 1 ppm
