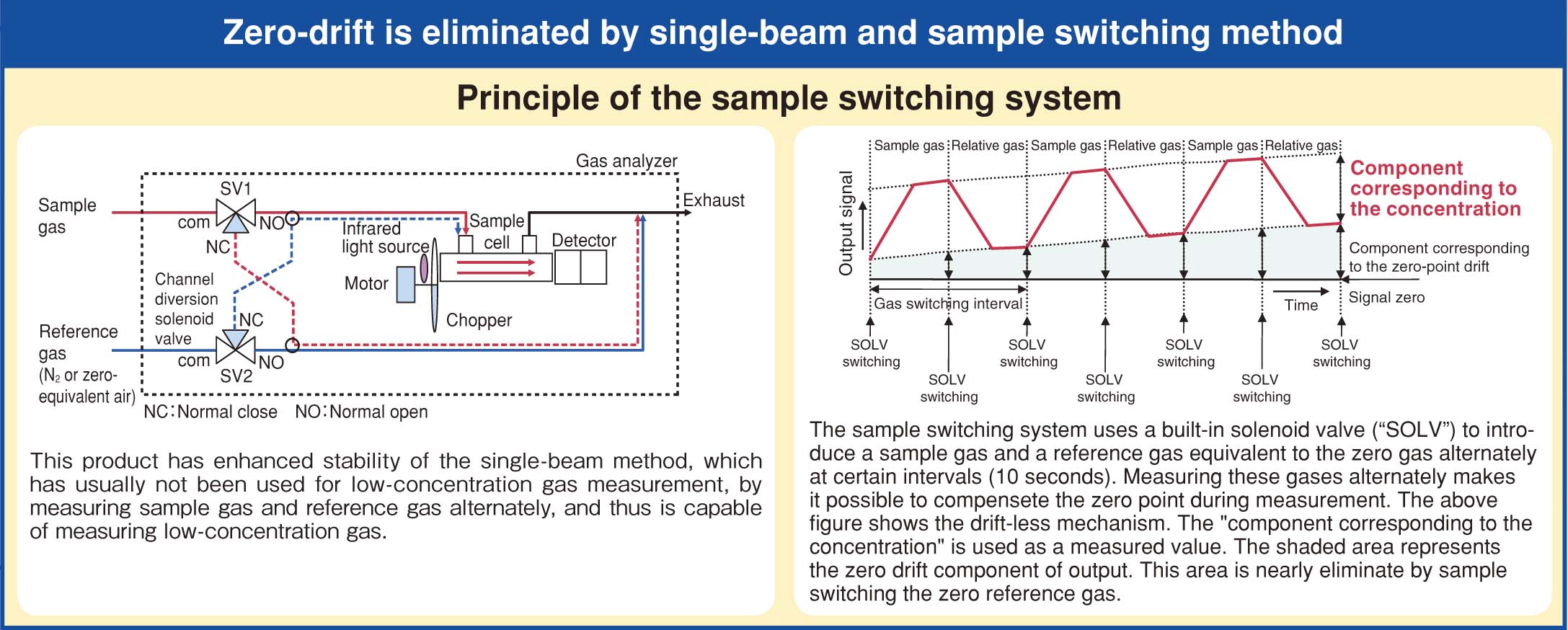

| Princípio | NOx, SO2, CO, CO2: Sensor infravermelho não dispersivo (feixe único) + sistema de comutação de amostra

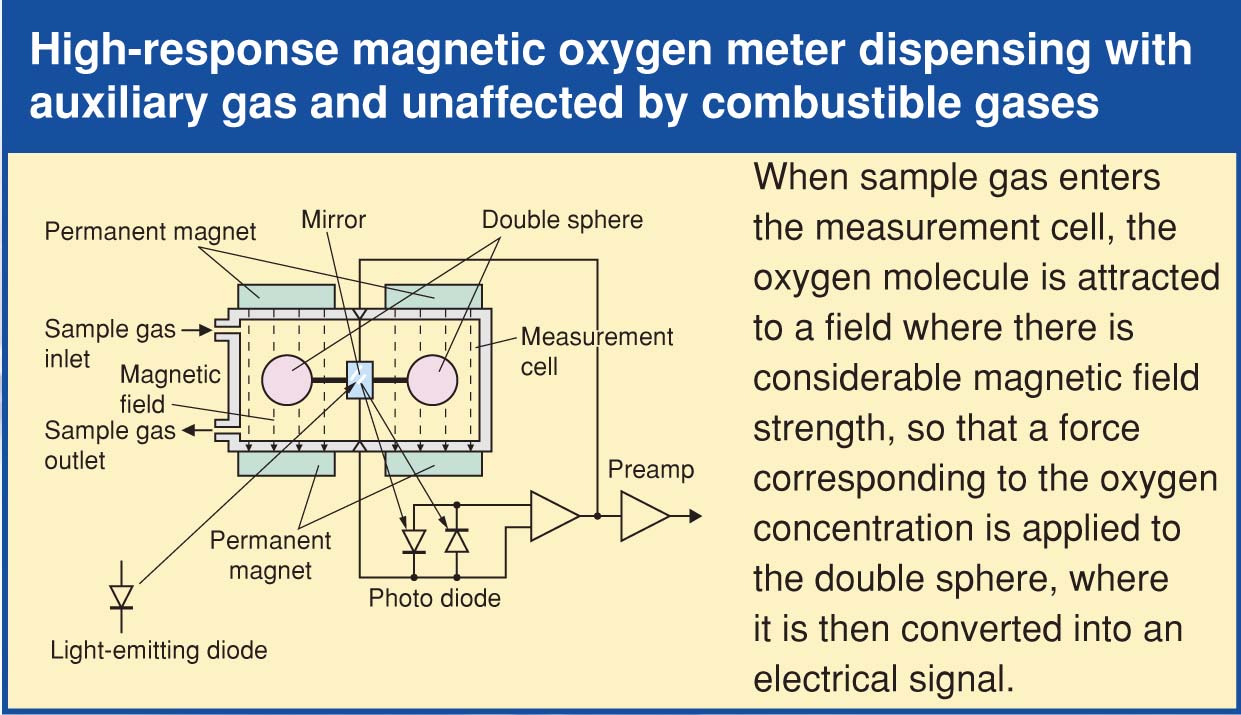

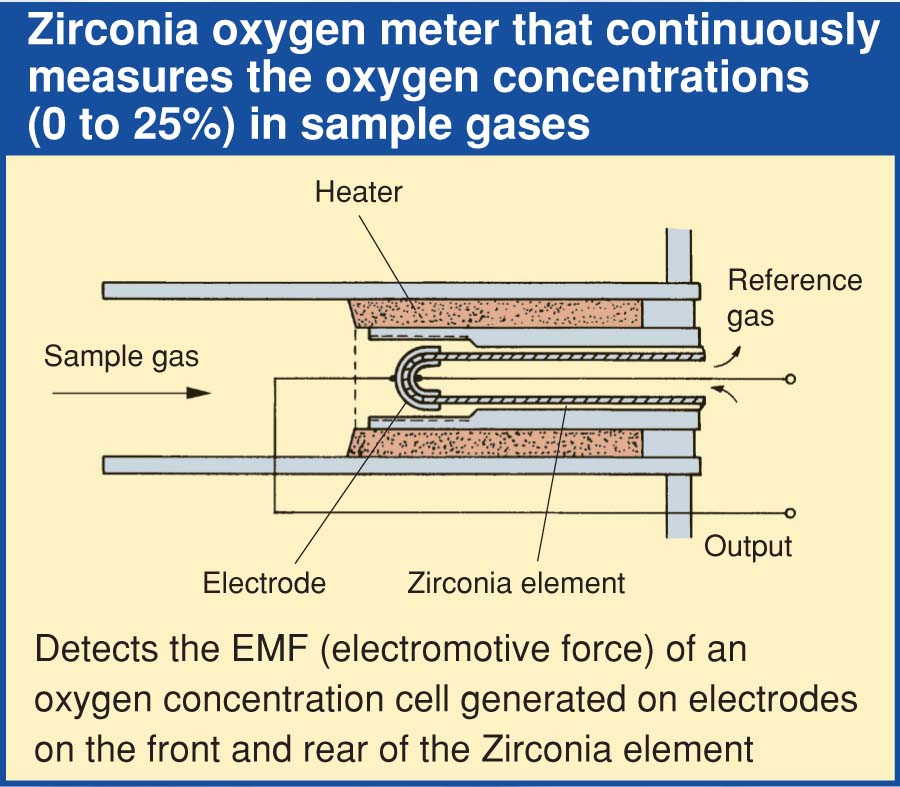

O2: sensor de zircônia ou sensor paramagnético
|
|---|
| Componentes | 1 componente: NOx, SO2, CO, CO2
2 componentes: NOx + SO2, NOx + CO
3 componentes: NOx + SO2 + CO
4 componentes: NOx + SO2 + CO + CO2
A medição de O2 pode ser adicionada acima de tudo.
|
|---|
| Faixa | NOx: 0–50 ppm…5000 ppm
SO2: 0–50 ppm…5000 ppm
CO: 0–50 ppm…5000 ppm
CO2: 0–10%…20%
O2: 0–10%…25% |
|---|
| Repetibilidade | ±0.5% FS |
|---|
| Desvio zero | ≤ ±1.0% FS por semana
Na medição de O2: O2 : ≤ ±2.0% FS por mês |
|---|
| Desvio de amplitude | ≤ ±2.0% FS por semana
Na medição de O2 : ≤ ±2.0% FS por mês |
|---|
| Linearidade | ±1.0% FS |
|---|
| Tempo de resposta | ≤ 120 s (para 90% de resposta, da entrada do analisador)
≤ 240 s para medição de SO2 |
|---|
| Sinal de saída | • 4–20 mA DC (linear)
(valores instantâneos, valores instantâneos corrigidos de O2, valores médios corrigidos de O2, média de O2)
• Saída de contato
(Contagem e alarme de pico de CO, alarme de concentração, sob calibração automática, erro do dispositivo, etc.)
|
|---|
| Entrada de contato | Início de calibração automática, reinicialização média, interruptor de faixa, retenção de saída, bomba LIGADA/DESLIGADA, etc. |
|---|

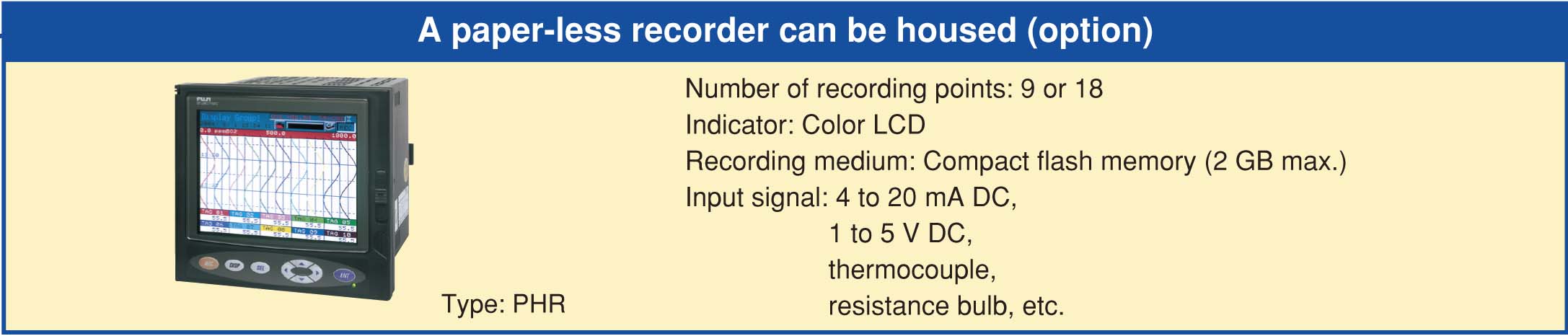

| Funções | Calibração automática, correção de O2 média, contagem e alarme de pico de CO , gravação de dados |
|---|
| Ambiente operacional | -5°C a +40°C ou -10°C a +40°C, RH 90% ou inferior |
|---|
| Tensão de alimentação | 100, 110, 115, 200, 230 V CA, 50/60 Hz |
|---|
| Dimensões | 800 (A) × 1710 (L) × 615 (P) mm
Abriga seis cilindros de gás padrão de 3,4 L |
|---|
| Condições do gás | Temperatura | Padrão: ≤ 800°C
Fora do padrão: ≤ 1000°C ou 1300°C |
|---|
| Poeira | ≤ 100 mg/Nm3 |
|---|
| Pressão | -5 kPa a +5 kPa |
|---|
| Componente | SO2: ≤ 500 ppm
NOx: ≤ 1000 ppm
CO2: ≤ 15%
CO: ≤ 2000 ppm
HCl: ≤ 1000 ppm |
|---|
