Inicio Alutal Nivel y Volúmen Interruptores de Cámara Externa C24, C25 interruptores de nivel de líquido con módulo externo para columnas de agua & calderas

C24, C25 interruptores de nivel de líquido con módulo externo para columnas de agua & calderas

Calderas y Agua interruptores de nivel de columna son unidades con uno o varios conmutadores que ofrecen versatilidad y la operación confiable en una variedad de aplicaciones.

Disponible con hasta tres dispositivos de conmutación de nivel de alarma, control y funciones de apagado, la caldera y controles de columna de agua están diseñados para uso en calderas de vapor.
Tecnología - Interruptores de Cámara Externa

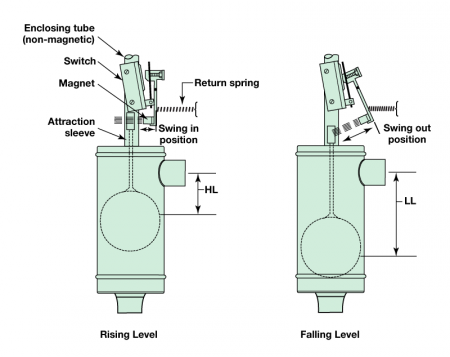

Un imán permanente se ubica en el mecanismo del interruptor. A medida de que el flotador o desplazador sube debido al nivel de líquido en el recipiente, la camisa de atracción entra dentro del campo magnético del imán atrayéndolo hacia el tupo de encapsulamiento. El tubo de encapsulamiento es la barrera estática que aisla la presión del proceso del mecanismo del interruptor. Cuando el nivel de líquido cae la camisa de atracción sale del campo magnético del imán y el interruptor se desactiva.
Características

  • Fácil acceso a los internos a través de cámara bridada del flotador
  • Temperaturas de proceso de hasta
  • Capacidad de interruptor múltiple
  • Presión de trabajo de vapor de hasta 600 libras
  • Cámaras de flotador de acero fabricado o Hierro fundido
  • Flotadores de acero inoxidable 316 y 316L

Opciones

  • Mecanismos de interruptor de contacto seco, herméticamente sellado o neumáticos
  • Opciones de cubiertas de interruptor
  • Aperturas para válvula de prueba o vidrio de nivel
  • Montaje a derecha o izquierda de columna de agua

Principio de Funcionamiento

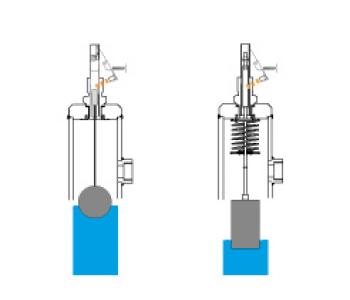

La fuerza de flotación de un líquido de proceso en el flotador causa que se mueva con la superficie del líquido. El movimiento del flotador con el nivel del líquido mueve una manga de atracción al campo del magneto del interruptor, jalando el magneto hacia la manga y actuando el interruptor
Aprobaciones


ATEXEx d, Ex ia
CCOEEx d
CSAXP
FMXP
EAC (GOST)Ex d, Ex ia
IECEx d, Ex ia
InmetroEx d
KoreaEx d
NEPSIEx d
SILSIL 2 (1oo1)
Other approvals are available. Consult factory for more details.
