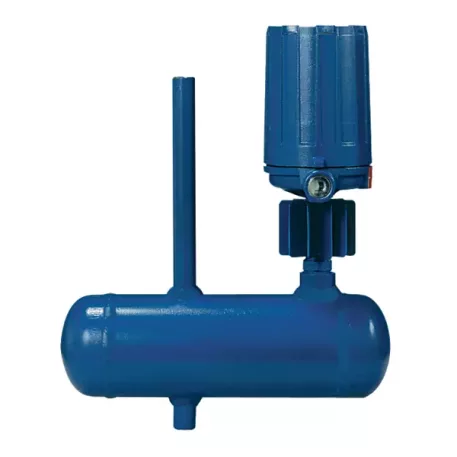

Modelo B40 para servicio de alta presión / alta temperatura

El interruptor de nivel de líquido de cuerpo externo B40 es un controlador actuado por flotador específicamente diseñado y construido para condiciones de servicio de alta presión y alta temperatura. Está disponible en construcción industrial sólida o ASME B31.1.
Tecnología Interruptores de Cámara Externa

Un imán permanente se ubica en el mecanismo del interruptor. A medida de que el flotador o desplazador sube debido al nivel de líquido en el recipiente, la camisa de atracción entra dentro del campo magnético del imán atrayéndolo hacia el tupo de encapsulamiento. El tubo de encapsulamiento es la barrera estática que aisla la presión del proceso del mecanismo del interruptor. Cuando el nivel de líquido cae la camisa de atracción sale del campo magnético del imán y el interruptor se desactiva.
Características

  • Construcción industrial o ASME B31.1
  • Presiones de hasta 3300 psig (228 bar)
  • Temperaturas hasta +1000° F (+538° C)
  • Materiales de cámara disponibles incluyen acero al carbón, acero inoxidable y cromo - molibdeno
  • Gravedad especifica de hasta 0.41

Opciones


  • Conexiones bridadas
  • Extensiones de temperatura
  • Calibración de gravedad especifica baja
  • Rango complete de pruebas especiales disponibles

Principio de Funcionamiento


Según el flotador de contrapeso sigue el cambio de nivel de líquido, una manga magnética se mueve dentro o fuera del campo de un magneto actuado por interruptor que causa la operación del interruptor. Un tubo de barrera no magnética aísla el mecanismo del interruptor del líquido que se controla.

Aprobaciones

ATEXEx d
CCOEEx d
CSAXP
FMXP
EAC (GOST)Ex d, Ex ia
IECEx d, Ex ia
InmetroEx d
KoreaEx d
NEPSIEx d
SILSIL 2 (1oo1)

Outras aprovações disponíveis sob demanda.
