Solitel® interruptor de nivel de barra vibratoria

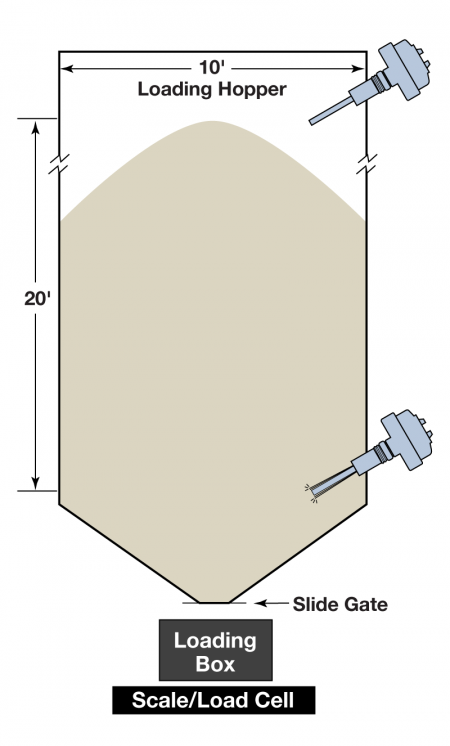

Los interruptores de nivel de tubo vibratorio Solitel® proporcionan detección confiable de nivel de polvos y sólidos a granel con densidades de menos de 16 kgs/mt3 (1 lb/ft3). Este interruptor compacto e integral es adecuado para la detección de alto o bajo nivel en tolvas o silos.
Tecnología Interruptor de nivel por tubo vibrante

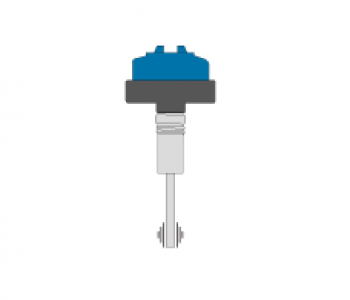

Solitel® opera según el principio de detección del efecto de amortiguación cuando los sólidos entran en contacto con el tubo vibrante. Este principio se ilustra en el dibujo de la derecha.

Normalmente, el Solitel® vibra a una frecuencia de aproximadamente 350 Hz. Esta vibración se crea al excitar un par de cristales piezoeléctricos instalados en la base del tubo vibrante exterior. Los cristales piezoeléctricos convierten la energía eléctrica en energía mecánica (vibratoria). Tanto el tubo interno como externo tienen la misma frecuencia natural (la frecuencia a la que un cuerpo vibrará libremente).


Características

  • El diseño de varilla simple elimina obstrucciónes
  • Versión de alta temperatura hasta +160°C (+320°F)
  • El ciclo de autolimpieza y la sonda pulida minimizan la acumulación de sólidos
  • Aprobación Clase I, Div. 2 y Clase II, Div. 1
  • La sensibilidad ajustable permite una calibración fácil para varias densidades a granel

Opciones

  • Sondas rígidas extendidas de hasta 2540 mm (100 pulgadas)
  • Longitudes flexibles extendidas hasta 20 metros (65 pies)
  • Selección de alimentación de entrada

Principio de Funcionamiento


La sonda SOLITEL vibra a 350 Hz. Cuando está en contacto con los medios, la vibración se amortigua. La atenuación de la vibración es detectada por la electrónica que cambia el estado del relé.
Aprobaciones


CSAXP
Other approvals are available. Consult factory for more details.
