Exceso de BJJY-II-B y Monitor de Puesta a Tierra

Este sistema se utiliza para proteger contra el desbordamiento y la conexión a tierra durante una carga superior para cargar camiones o rieles en aplicaciones petroquímicas.

solicitar orcamento

El producto

  • El sistema monitorea automática y continuamente los sensores de desbordamiento y el estado de la conexión a tierra durante la operación de carga;
  • La indicación de luz y las alarmas proporcionan un monitor visual y audible para el estado de desbordamiento durante la operación de carga.
  • Enviará una señal de estado al controlador de carga u otro sistema de automatización, la carga terminará inmediatamente, siempre que se controle el exceso o la conexión a tierra;
  • Para garantizar la seguridad, la alarma le recordará al operador que vuelva a colocar la abrazadera en el asiento después de que se complete la carga;
  • Condiciones de derivación permisivas y no permitidas opcionales mediante el botón en el enchufe del camión

Especificación Técnica:

Item Parámetro
Conectar la sonda de desbordamiento Conexiones disponibles para sonda de estándares API (incluidos 2 y 5 cables)
Detección Estática Detección de estado de puesta a tierra estática unidireccional
Visor 2 luces LED indican exceso de estática y ADN
Salida de alarma 2 salidas de alarma ON / OFF, opcional para apertura y cierre normales (siempre y cuando el relé sea pasivo)
Capacidad de salida de señal: 0.4A 125V/AC, 2A 30V/DC
Alerta de Voz >90dB
Voltaje 12V/DC, 24V/DC, 220V/AC
Energía < 2W
Resistor de Sentido < 60 ohms
Tiempo de Respuesta de Alarma Alarma de puesta a tierra < 1 seg, Alarma de desbordamiento < 0.4 seg
Temperatura Ambiente -40ºC ~ +80ºC
Entrada Eléctrica 4-G3/4, 2-G1/2
Clasificación Ex Ex d ia [ia Ga] II C t6 Gb
Dimensión 417 x 217 x 103 (Skid)

Recursos:

  • Creado para funcionar con todas las sondas diseñadas según el estándar API, es compatible con todos los sistemas de protección de puesta a tierra y de desbordamiento comúnmente utilizados;
  • Protección integrada contra sobretensiones;
  • Alarma independiente para detección electrostática y protección contra desbordamiento;
  • Disponible para operar como un sistema independiente o integración con el sistema de carga existente;
  • Consistencias de desvío opcionales permisivas y no permitidas por el botón en el enchufe del camión;
  • Admite 12 de las sondas de 5 cables;
  • Fácil instalación para diseño de patín modular.

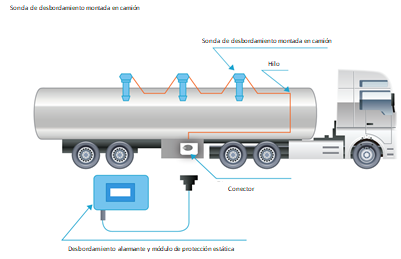

Diagrama de Instalación:
Durante el proceso de carga, cuando el nivel del líquido alcanza la altura
