Inicio Alutal Nivel y Volúmen Interruptor de nivel Modelo TK1 interruptor de nivel de flotador de montaje lateral compacto y básico

Modelo TK1 interruptor de nivel de flotador de montaje lateral compacto y básico

Los interruptores de nivel de líquido TK1 son dispositivos actuados por flotador diseñados para montaje horizontal en un tanque o contenedor de proceso usando conexiones roscadas o bridadas. Este interruptor de bajo costo es ideal para aplicaciones de fabricante original donde un se requiere una alarma sencilla de alto o bajo nivel.
Tecnología - Interruptor de nivel

Todos los controles de nivel de líquido operados por flotador operan según el principio básico de flotabilidad que establece que " un cuerpo (flotador) sumergido en un líquido es impulsado hacia arriba por una fuerza igual a la masa del líquido desplazado". Como resultado, los flotadores se mantienen sobre la superficie del líquido parcialmente sumergidos y se mueven una distancia igual al desplazamiento del nivel del líquido. Debido a esto, se usan normalmente para aplicaciones de nivel diferencial estrecho como alarmas de alto o bajo nivel.
Características

  • Presiones de hasta 1500 psig (103 bar)
  • Temperaturas de proceso de hasta +300° F (+149° C)
  • Gravedad especifica de hasta 0.40
  • Diseño compacto
  • Acción de interruptor de espiga confiable
  • Partes húmedas de acero inoxidable

Opciones

  • Conexiones a proceso de 1-½ o 2 pulgadas
  • Interruptor de espiga herméticamente sellado con relevador de contacto seco de cuatro cables opcional
  • Material de cubierta de acero inoxidable 316/316L o aluminio/hierro
  • Tipos de contactos: SPST, SPDT o DPDT
  • Para uso en niveles ascendentes o descendentes

Principio de Funcionamiento

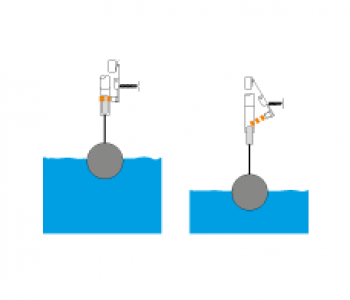

La fuerza de flotación del líquido de proceso en un flotador provocan que se mueve con la superficie del líquido. El movimiento del flotador gira un magneto dentro del campo de un magneto interruptor de carga similar. Según los magnetos se repelan uno al otro, el interruptor magneto se mueve, actuando al interruptor.
