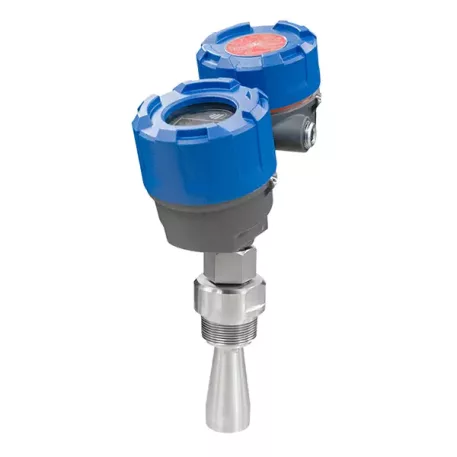

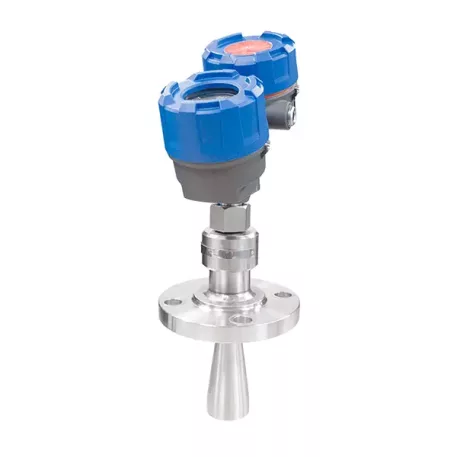

El transmisor de nivel de radar Pulsar® Modelo R86 es la última generación de transmisores de nivel de líquido Magnetrol alimentados por el lazo de 24 VCC. Tiene un rango de medición más largo, polarización circular, diagnósticos avanzados y es más fácil de usar que la mayoría de los transmisores de radar alimentados por el lazo de contrl.
El radar por ráfaga de impulsos emite ráfagas cortas de energía a una superficie líquida. Un circuito de cronometrización de ultra alta velocidad mide el tiempo de la señal reflejada en la superficie del líquido.
Filtros sofisticados de procesamiento de señal filtran los reflejos falsos y otros ruidos de fondo. El nivel exacto se calcula factorizando la altura del tanque y otras informaciones de la configuración. Los circuitos son extremadamente eficientes en energía, por lo que no es necesario realizar ciclos de servicio como con otros dispositivos de radar. Esto permite que el dispositivo rastree altas tasas de cambios de nivel hasta de 4,5 mts/min (180 pulg/min).
Características
Rendimiento no depende del proceso (cambios de Gr.Esp. y dieléctricos no lo efectan)
Frecuencia de funcionamiento de 26 GHz ofrece una precisión y resolución superior
Diseños de antena hasta +400 °C (+750 °F)
Rango hasta 40 metros (130 pies)
El acoplamiento rápido de la sonda permite que el recipiente permanezca sellado
SIL 2 con Fracción de Falla Segura (SFF) = 93.2% (FMEDA disponible)
Interfaz para PC con el software PACTware ™ con nuevo DTM mejorado
Opciones
Comunicaciones digitales Foundation Feldbus™ y HART® 7.1
Carcaza de doble compartimento en acero inoxidable 316
Antenas tipo cono de 1 1/2 "a 4"
Extensiones de antena para boquillas hasta 1,8 metros (72")
Principio de Funcionamiento
La tecnología del transmisor PULSAR se basa en la tecnología de radar de ráfaga de pulso junto con un circuito de muestreo de tiempo equivalente. Se emiten ráfagas cortas de energía de microondas de 26 GHz que se reflejan de la superficie del nivel del líquido.
Aprobaciones
ATEX
Ex d, Ex ia
CCOE
Ex ia
CSA
XP, IS, NI
FM
XP, IS, NI
EAC (GOST)
Ex d, Ex ia, Metrology
IEC
Ex d, Ex ia
Marine
Lloyd's Register of Shipping (LRS)
SIL
SIL 2 (1oo1)
TÜV / DIBt
WHG § 63, overfill prevention
Other approvals are available. Consult factory for more details.
