Termocupla Convencional Metálica - Serie TCM

Termocuplas con tubos de protección metálicos tienen un costo relativamente bajo y se utilizan en la medición en medio líquido y gaseoso en la temperatura media y alta.

Quiero presupuestar este producto

Termocupla Convencional Metálica - Serie TCM

❮ ❯

Con el equipo de protección adecuado y en función de las condiciones y el ambiente del proceso o aplicación puede ser utilizada hasta 1000 ° C.

Son ideales cuando el proceso requiere de un termoelemento con un diámetro mayor que normalmente está disponible en termocuplas con aislamiento mineral y aplicaciones que requieren sensores robustos.

Principales aplicaciones en las industrias: fábrica de cemento, siderurgia, cerámica, tratamiento térmico, fundición, incinerador, control de temperatura de los calentadores, etc. En los procesos con alta presión utilizar montaje con vainas mecanizadas, roscada o bridada.

Diagramas Tecnicos

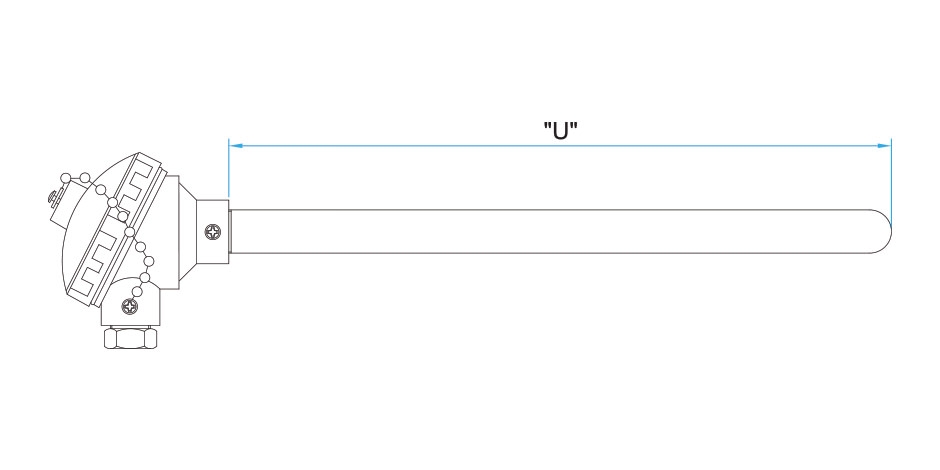

TCM10 - Termopar convencional com proteção metálica reto liso

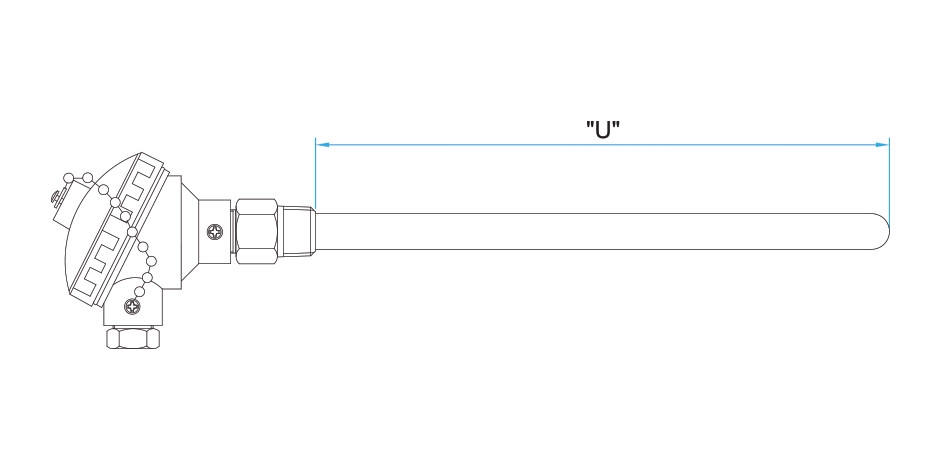

TCM11 - Termopar convencional com proteção metálica com rosca

TCM12 - Termopar convencional com proteção metálica com flange ajustável

TCM20 - Termopar convencional com proteção angular

❮ ❯

Tablas

Principais tipos de Termopares Básicos e Nobres

Tipo	Elemento Positivo	Elemento Negativo	Faixa de temperatura usual	Limite de erro standard (escolha o maior)	Limite de erro especial (escolha o maior)
T	Cobre	Constantan	-200°C~0°C	+/-1°C ou +/-1,5%	--/--
T	Cobre	Constantan	0°C~370°C	+/-1°C ou +/-0,75%	+/-0,5°C ou +/-0,4%
J	Ferro	Constantan	0°C~760°C	+/-2,2°C ou +/-075%	+/-1,1°C ou +/-0,4%
E	Cromel	Constantan	0°C~870°C	+/-1,7°C ou +/-0,5%	+/-1,0°C ou +/-0,4%
K	Cromel	Alumel	0°C~1260°C	+/-2,2°C ou +/-0,75%	+/-1,1°C ou +/-0,4%
N	Nicrosil	Nisil	0°C~1260°C	+/-2,2°C ou +/-0,75%	+/-1,1°C ou +/-0,4%
S	90% Platina 10% Rhódio	Pt 100%	0°C~1480°C	+/-1,5°C ou +/-0,25%	+/-0,6°C ou +/-0,1%
R	87% Platina 13% Rhódio	Pt 100%	0°C~1480°C	+/-1,5°C ou +/-0,25%	+/-0,6°C ou +/-0,1%
B	70% Platina 30% Rhódio	94% Platina 06% Rhódio	870°C~1700°C	+/-0,5%	+/-0,25%

Observaciones:

Baseado na norma ASTM E230

Notas
1 - A temperatura máxima de utilização varia de acordo com diâmetro do fio termopar.

2 - Observar a faixa de temperatura, tipo do termopar, ambiente a ser instalado, pressão, corrosão, vibração, etc. Para maior vida útil e estabilidade do termopar.

Características

Tipo	Características	Observações
T	Adequado para utilizar em atmosferas oxidantes, redutoras, inerte e novácuo. Possui boa resistência à corrosão em atmosferas úmidas, adequadaspara medição de temperaturas abaixa de zero.	Não é recomendado em temperaturas acima de 310°C devido à oxidação do cobre.
J	Adequado pra utilização em atmosfera oxidantes, redutoras, inertes e no vácuo	Não é recomendado em atmosferas com alto teor de umidade, atmosferas contendo enxofre acima de 540°C e em temperaturas abaixo de 0°C o fio de ferro torna-se quebradiço.
E	Podem ser usados continuamente em atmosferas oxidantes ou inertes. É o termopar que possui a maior potência termoelétrica o que permite detectar pequenas variações na temperatura.	Não é recomendado em atmosferas redutoras.
K	Recomendado para uso em atmosferas oxidantes ou inertes. Amplamente utilizado em temperaturas acima de 538°C	Não é recomendado em atmosferas redutoras e sulfurosas e em altas temperaturas e baixas concentrações de oxigênio.
N	Excelente resistência a oxidação e estabilidade em relação ao termopar tipo K quando utilizado em temperaturas elevadas, resistente a atmosferas com baixo concentração de oxigênio. Pode ser utilizado em atmosferas oxidantes e inertes.	Deve ser protegido em atmosferas sulfurosas.
S / R	Recomendado em atmosferas oxidantes ou inertes. Possuem grande estabilidade e precisão em temperaturas elevadas. Adequados para uso em temperaturas de até 1480°C	Devem ser protegidos com tubos de proteção de alumina. Uso contínuo em alta temperatura, causa o crescimento dos grãos, que poe causar quebra dos fios. Não devem ser utilizados no vácuo e em atmosferas redutoras abaixo de zero.
B	Recomendado em atmosferas oxidantes ou inertes. Possui resistência mecânica superior ao tipo S, menos suscetível ao crescimento dos grãos. Adequado para uso em temperaturas de até 1700°C	Deve ser protegido com tubos de proteção de alumina. Não deve ser utilizados em atmosferas redutoras.

Limite máximo de utilização recomendada

Tipo	Bitola 8 AWG (Ø3,26mm)	Bitola 14 AWG (Ø1,63mm)	Bitola 20 AWG (Ø0,81mm)	Bitola 24 AWG (Ø0,51mm)	Bitola 27 AWG (Ø0,35mm)
T	-	370°C	260°C	200°C	-
J	760°C	590°C	480°C	370°C	-
E	870°C	650°C	540°C	430°C	-
K / N	1260°C	1090°C	980°C	870°C	-
S / R	-	-	-	1480°C	1100°C
B	-	-	-	1700°C	-

Observaciones:

Notas
1 - Os limites se aplicam para termopares convencionais utilizando tubos de proteção ou com poços de proteção fechados na extremidade.
Não é válida para termopares de isolação mineral.

2 - Os fios dos termopares com bitolas menores proporcionam tempo de resposta mais rápido e menor vida útil e bitolas maiores proporcionam maior vida útil porém, tempo de reposta maior.

Carpetas

Download do Catálogo Técnico Alutal

Certificados

El Alutal realiza pruebas en todas las etapas del proceso de producción de sus sensores. Echa un vistazo a las pruebas y certificaciones aplicables a esta serie. Si desea obtener una copia de las pruebas para la gran cantidad de su compra, pregunte lo mismo con el departamento comercial en el momento de la solicitud.

Certificados de esta serie:
