Radar modelo R82 transmisor de radar de ráfaga de pulsos

El radar ha sido parte del mercado de medición de nivel por más de treinta años. Los primeros diseños usados en medición de tanques eran pesados, caros, complejos y consumían mucha energía. Los avances en los circuitos de radar han evolucionado al transmisor de radar moderno pues ahora es ligero, barato, alimentado por lazo y fácil de usar. El R82 es la extensión lógica de esa evolución.
El radar basado en microondas es una tecnología de medición superior con su habilidad para operar efectivamente en un amplio rango de condiciones de proceso. Ha sido muy caro para usarlo como reemplazo de transmisores ultrasónicos en aplicaciones diarias y simples… hasta ahora. El transmisor de radar R82 puede considerarse la respuesta para casi todas las aplicaciones de medición de nivel imaginables.

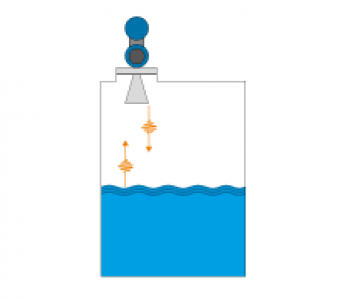

Tecnología Radar pro ráfaga de pulso


El radar por ráfaga de impulsos emite ráfagas cortas de energía a una superficie líquida. Un circuito de cronometrización de ultra alta velocidad mide el tiempo de la señal reflejada en la superficie del líquido.
Filtros sofisticados de procesamiento de señal filtran los reflejos falsos y otros ruidos de fondo. El nivel exacto se calcula factorizando la altura del tanque y otras informaciones de la configuración. Los circuitos son extremadamente eficientes en energía, por lo que no es necesario realizar ciclos de servicio como con otros dispositivos de radar. Esto permite que el dispositivo rastree altas tasas de cambios de nivel hasta de 4,5 mts/min (180 pulg/min).

Características

  • Alimentado por lazo, 24 VDC, con HART®
  • Cuerpo: Lexan® o aluminio
  • Rango: 14" (355 mm) a 40 pies (12 m) medido desde la conexión de proceso
  • Antena: Cono encapsulado - polipropileno o Tefzel
  • Temperatura de proceso: -40 a 200° F (-40 a 93° C)
  • Presión de proceso: desde vacío hasta 200 psig (-1 a 13.8 bar)

Opciones

  • Aprobaciones Propósito General e Intrínsecamente Seguro
  • Lexan o aluminio, cuerpo de un solo compartimento
  • Conexión conduit de ¾" NPT o M20
  • Conexiones a proceso: 2" NPT o BSP, Tri-clamp® o brida sanitaria Varivent®
  • Extensiones de antena para Alturas de boquilla de hasta 12" (300 mm)

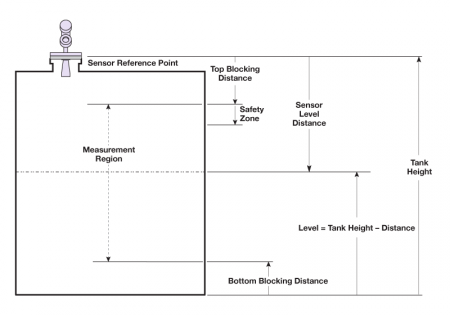

Principio de Funcionamiento


El transmisor de radar R82 se basa en la tecnología de radar de ráfaga de pulsos con circuitos de muestreo de tiempo equivalente. Ráfagas cortas de energía microondas de 26 GHz se emiten y subsecuentemente se reflejan de la superficie del nivel del líquido. La distancia se calcula por la ecuación D = tiempo de transito (viaje redondo)/2. El nivel del líquido se calcula entonces aplicando la altura del tanque del usuario y los valores de ajuste del censor

Aprobaciones


ATEXEx ia
CCOEEx ia
CSAIS, NI
EAC (GOST)Ex ia, Metrology
IECEx ia
InmetroEx ia
SILSIL 1 (1oo1)
Other approvals are available. Consult factory for more details.
