El producto

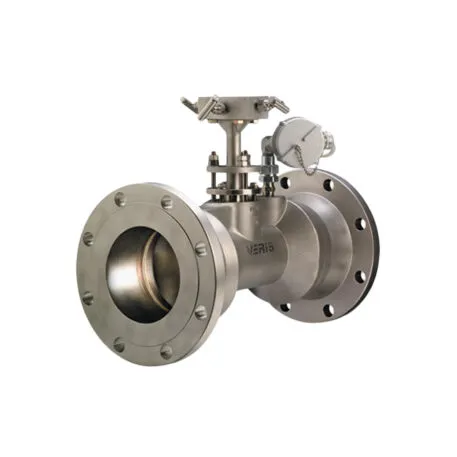

El VERIS Accelabar® es un nuevo y exclusivo medidor de flujo que combina dos tecnologías de presión diferencial para generar intervalos operativos nunca antes alcanzados en un medidor de flujo individual. Es capaz de generar presiones diferenciales altas para medir gas, líquidos y vapor en reducciones previamente inalcanzables, sin requisitos de tramos rectos.
Cómo funciona
La unidad Accelabar® tiene un diseño de boquilla toroidal único y un tubo pitot de promediación Verabar®. La boquilla cuenta con una “distancia de estabilización” de tramo recto patentada que acelera, linealiza y estabiliza el perfil de velocidad detectado por la unidad Verabar®. El dispositivo Verabar® ubicado en la boquilla mide con precisión y aumenta significativamente la salida de presión diferencial para incrementar el intervalo de operación (reducción). El Accelabar® tiene un coeficiente de flujo constante y produce una precisión de hasta ± 0,50 %.
Otros fabricantes ofrecen alta precisión, pero solo en una reducción limitada.
No se requieren tramos rectos
El Accelabar® se puede usar en arreglos de tuberías con tramos rectos sumamente limitados. El tramo recto está integrado al medidor. La estabilización y la linealización del perfil de velocidad dentro de la garganta de la boquilla eliminan la necesidad de tramos aguas arriba.
VERABAR® suministra la precisión
La tecnología probada de Verabar® hace que Accelabar® funcione. Mide con precisión el caudal dentro de la boquilla. Su forma única de bala, el coeficiente de flujo constante, la construcción sólida de una pieza, el diseño antiobstrucción y la estabilidad de señal lo convierten en el único diseño capaz de alcanzar el nivel de desempeño general.
Listo para instalar
El Accelabar® es un medidor de flujo completo, listo para instalar. Unidad completa con transmisores simples o dobles, según los requisitos de reducción.
Se suministra un RTD opcional en un pozo térmico para compensación dinámica (se requiere para su uso con transmisor multivariable).
Especificaciones del producto
| Modelo | ABS | AFS | ATS |
| Clase ANSI | 150, 300, 600, apoyo para personalizado | 150, 300, 600, apoyo para personalizado | 150, 300, 600, apoyo para personalizado |
| Material de la brida | NA | Acero al carbono, acero inoxidable | NA |
| Tamaño del medidor | 1″ (25 mm), 2″ (50 mm), 3″ (80 mm), 4″ (100 mm), 6″ (152 mm), 8″ (200 mm), 10″ (250 mm), 12″ (300 mm) | 1″ (25 mm), 2″ (50 mm), 3″ (80 mm), 4″ (100 mm), 6″ (152 mm), 8″ (200 mm), 10″ (250 mm), 12″ (300 mm) | 1″ (25 mm), 2″ (50 mm) |
| Conexión del instrumento | NPT de 0,5″ o montaje directo | NPT de 0,5″ o montaje directo | NPT de 0,5″ o montaje directo |
| Precisión | Hasta ± 0,50 % del caudal | Hasta ± 0,50 % del caudal | Hasta ± 0,50 % del caudal |
Certificaciones
- IBR
- NIBR
