As Chaves de Nível tipo Boia Tuffy® II são dispositivos acionados por boia projetados para montagem horizontal em um tanque ou vaso através de conexões de tubulação com rosca ou flangeada. O tamanho compacto permite a instalação em pequenos vasos, enquanto seus diversos recursos fornecem uma variedade de usos de aplicação. O mecanismo de chave única está disponível em formulários SPDT ou DPDT em unidades projetadas para níveis de serviço de interface e diferenciais fixos ou ajustáveis, estreitos ou amplos.

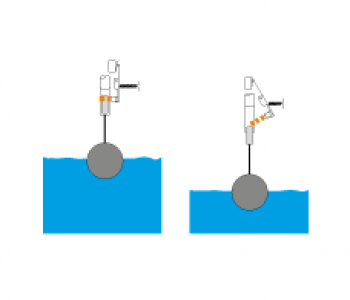

Tecnologia - Mecânicas - Chaves de Nível do tipo Bóia Todos os controles de nível de líquido operados por boia operam segundo o princípio de empuxo básico, que afirma que "a ação da força de empuxo em um objeto é igual à massa de líquido deslocada pelo objeto". Como resultado, os flutuadores circulam na superfície do líquido parcialmente submersos e movem a mesma distância que o nível do líquido se move. Por causa disso, eles são normalmente usados ??para aplicações diferenciais de nível estreito, como alarme de alto nível ou alarme de nível baixo. Características
Interruptor elétrico único para alarme de nível alto ou baixo ou funções de controle
Compartimento de cablagem espaçoso
Classificações de pressão para 2160 psig (149 bar)
Temperatura do processo para + 750 ° F (+ 399 ° C)
construção NACE e / ou ASME B31.3
Gravidade específica tão baixa quanto 0,40
Opcionais
Diferencial de nível estreito ou ajustável
contatos comutadores de prata ou ouro
Contato seco SPDT ou DPDT ou chaves hermeticamente seladas
Câmaras de montagem externas
Partes molhadas Hastelloy C
Princípios operacionais

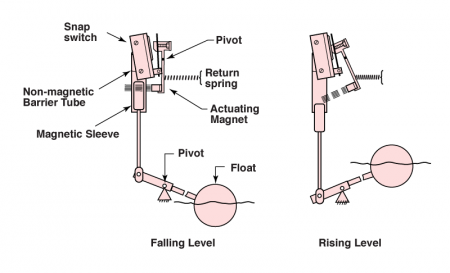

O TUFFY II alcança a ação de troca através do uso de ímãs repelentes no conjunto do flutuador e no mecanismo do interruptor. A separação dos dois ímãs é uma barreira de pressão não magnética.
O flutuador segue o nível do líquido à medida que muda, fazendo com que o ímã de flutuação acoplado se mova para o campo do ímã do interruptor. Os pólos semelhantes desses ímãs se repelem, fazendo com que o ímã do interruptor mude de posição, acionando o interruptor.
