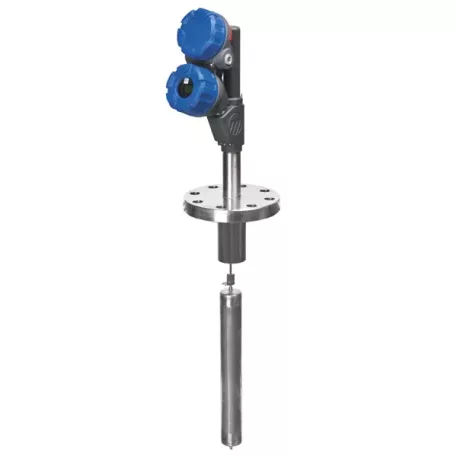

Transmissor de nível líquido digital E3 Modulevel®
O Digital E3 Modulevel® é um instrumento de dois fios avançado e intrinsecamente seguro que utiliza o princípio de flutuabilidade simples para detectar e converter alterações de nível de líquido em um sinal de saída estável. A ligação entre o elemento de detecção de nível e a eletrônica de saída fornece um projeto e construção mecânica simples. O design vertical em linha do transmissor resulta em baixo peso do instrumento e instalação simplificada.O instrumento vem em uma variedade de configurações e classificações de pressão para aplicações variadas.
O transmissor digital E3 MODULEVEL possui uma eletrônica baseada em microprocessador com saída compatível com HART®, além da saída padrão de 4-20 mA. A unidade E3 MODULEVEL suporta o padrão FDT / DTM e um pacote de software PACTware ™ PC permite configuração adicional e recursos de tendência. Tecnologia - Transmissor de deslocamento

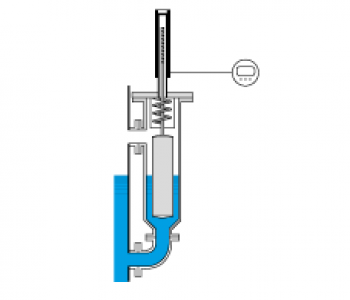

A tecnologia do transmissor de nível de bóia eletrônica opera detectando mudanças na força de empuxo causada pela mudança do nível de líquido. Estas forças atuam sobre o deslocador suportado por mola causando o movimento vertical do núcleo dentro de um transformador diferencial variável linear.
Características
SIL 2 adequado com a mais alta fração de falha de segurança (SFF) de qualquer transmissor de deslocamento em 92,3%
Não requer calibração; somente configuração
Disponível com 4 a 20 mA e HART® 6.x com o software PACTware ™ PC e a Field Device Tool (FDT); AMS pronto
Opção Foundation Fieldbus ™ com bloco PID e capacidade de Link Active Scheduler (LAS)
Diagnóstico abrangente com falhas, avisos e histórico de status
A mola da faixa suprime os efeitos da turbulência para produzir sinal de saída estável
Adequado para pressões de processo de até 5150 psig (355 bar)
Para uso em temperaturas de processo de até + 600 ° F (+ 315 ° C) em aplicações sem vapor
Aprovações à prova de explosão, intrinsecamente seguras e antideflagrantes da FM, CSA, ATEX e IEC
Ajuste de gravidade específico sem processo de parada
Cabeça do transmissor rotativa a 360 ° e removível sem interrupção do processo
Adequado para medição de interface e detecção de densidade
Compatibilidade eletromagnética conforme o requisito CE EN 61326
Choque e vibração adequados por ANSI / ISA-S71.03 Classe SA1 e VC2
Opcionais
Software para PC PACTware
Projetos laterais / inferiores da gaiola com flange superior e lateral da gaiola
Montagem integral ou remota
Conexões de processo de 1 1/2 " a 6 "
Flanges ASME com classificação de 150 # a 2500 # RF
Aprovações FM / CSA XP, IS e NI / ATEX / IEC XP e IS
Consult factory for B31.1/B31.3/NACE construction
Princípios Operacionais

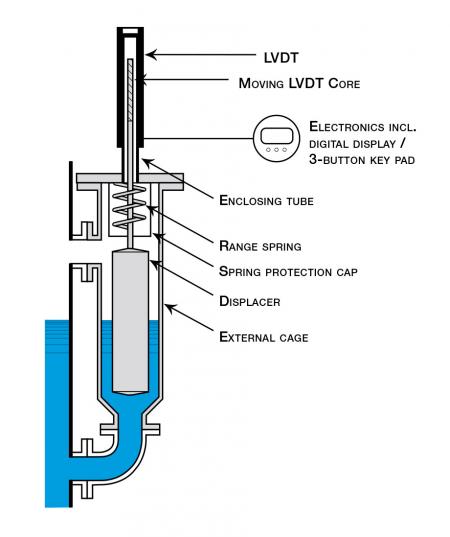

A mudança das forças de flutuação causadas pela variação do nível de líquido atuam sobre o deslocador suportado por mola, causando o movimento vertical do núcleo dentro de um transformador diferencial variável linear.
À medida que a posição central muda com o nível do líquido, as tensões são induzidas através dos enrolamentos secundários do LVDT. Esses sinais são processados ??no circuito eletrônico e usados para controlar a corrente no loop de corrente de 4-20 mA. O tubo anexo atua como uma barreira de isolamento estático entre o LVDT e a mídia do processo.
