Aurora® indicador magnético de nivel

El AURORA combina la operabilidad de un indicador de nivel magnético convencional con el transmisor de radar de onda guiada Eclipse® desarrollado por Magnetrol para aplicaciones de nivel de líquidos. El resultado es un verdadero dispositivo redundante para medicion y control de nivel de líquidos.

Empleando una camara de 3" o 4" para alojar el flotador y la sonda coaxial del ECLIPSE, ambos trabajan al unísono para mostrar una indicacion visual y una transmision electronica de nivel empleando un solo dispositivo.
Existen 6 estilos de configuraciones básicas y mas de 15 opciones de materiales de construcción.

Por primera vez en la historia, el AURORA permite medir en forma precisa y repetible líquidos con dieléctricos sumamente bajos, con dieléctricos variables, altas presiones y temperaturas.

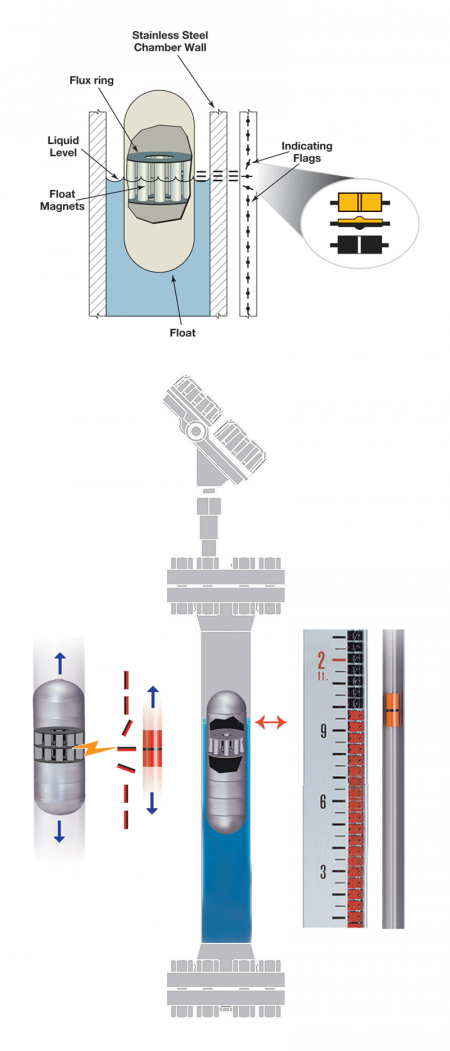

Tecnología Indicador de nivel magnético

Los Indicadores de Nivel Magnético (MLI) han revolucionado el mercado de la indicación visual global al ofrecer una alternativa más segura, confiable y de alta visibilidad a los visores de nivel de vidrio. Utilizando una combinación del principio ya probado de flotabilidad junto con los beneficios ofrecidos por magnetismo, los MLI pueden adaptarse prácticamente a cualquier arreglo de conexión de proceso en un recipiente.

La cámara y el flotador magnético se ofrecen en una variedad de materiales y clasificaciones de presión para adaptarse a la amplia variedad de aplicaciones de procesos complejos presentes en las principales instalaciones industriales del mundo.


Tecnología Radar de onda guiada

El radar de impulsos de micropotencia (MIR) combina la reflectometría en el dominio del tiempo (TDR), el muestreo de tiempo equivalente (ETS) y circuitos modernos de baja potencia. Esta síntesis de tecnologías crea un transmisor de radar de onda guiada (GWR) de alta velocidad. Los pulsos electromagnéticos se propagan a través de una guía de onda que concentra la energía y produce un sistema muchas veces más eficiente que el radar por aire.



Caracterísiticas

  • Transmisor de raddar de onda guiada ECLIPSE
  • Amplia gama de estilos de cámaras
  • Camaras no-magneticas
  • Bridas ASME o DIN
  • Flotadores a la medida
  • Indicadores tipo banderas o barril

Principio de Funcionamiento

Cambios de nivel en el recipiente de nivel corresponde a cambios de nivel dentro de la cámara del AURORA. El imán dentro del flotador actua las banderas o barril para dar una indicación visual del nivel mientras que el transmisor de radar de onda guiada ECLIPSE provee una se?al electrónica contínua del nivel.



Aprovação

ATEX Ex d, Ex ia, Ex n, Ex t
CCOE Ex d, Ex.ia
CSA XP, IS, NI
FM XP, IS, NI
EAC (GOST) Ex d, Ex ia, Ex n, Ex t, Metrology
IEC Ex d, Ex ia, Ex n, Ex t
Inmetro Ex d, Ex ia, Ex n, Ex t
SIL SIL 2 (1oo1)
Marine Lloyd's Register of Shipping (LRS)
Steam Drum Lloyds EN 12952-11 (water tube boilers)
Lloyds EN 12953-9 (shell boilers)
TÜV / DIBt WHG § 63, overfill prevention

Aprobaciones para el radar de onda guiada Eclipse 706. Otras aprobaciones están disponibles a pedido.
