Medidor de flujo electromagnético

El producto

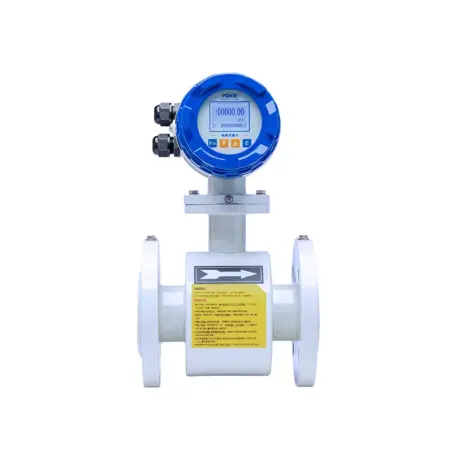

El medidor de flujo electromagnético consta de dos partes: un sensor y un convertidor. Su funcionamiento se basa en la ley de Faraday de la inducción electromagnética. Es un medidor de velocidad utilizado para medir el caudal volumétrico de líquidos conductores.

Además de líquidos conductores comunes, también puede medir fluidos altamente corrosivos como ácidos y álcalis fuertes, así como suspensiones homogéneas líquido-sólido como lodos, pulpa de mineral y pulpa de papel.

Es ampliamente utilizado en sectores industriales como petróleo, químico, metalúrgico, textil, papel y celulosa, protección ambiental, alimentos, así como en aplicaciones municipales, obras hidráulicas y dragado de ríos.

Principio de funcionamiento

De acuerdo con la ley de Faraday, se instala un par de electrodos en la pared del tubo, perpendiculares tanto al eje del tubo de medición como a las líneas del campo magnético.

Cuando el fluido conductor fluye a través del tubo, corta las líneas del campo magnético, generando una fuerza electromotriz inducida (FEM). Esta FEM es detectada por los electrodos.

El valor de la FEM es proporcional al caudal: E = B × V × D × K

Donde:

• E = fuerza electromotriz inducida
• B = intensidad del campo magnético
• V = velocidad media del fluido
• D = distancia entre electrodos (diámetro interno del tubo)
• K = coeficiente relacionado con la distribución del campo magnético

El sensor transmite la señal E al convertidor, que realiza el procesamiento digital (amplificación, filtrado, etc.) y muestra el caudal instantáneo y acumulado en una pantalla LCD con retroiluminación.

El convertidor incluye:

• Salida 4–20 mA
• Salida de alarma
• Salida de frecuencia
• Interfaz RS485
• Soporte para protocolos HART y Modbus

Características del producto

• La medición no se ve afectada por cambios en densidad, viscosidad, temperatura, presión o conductividad
• Sin obstrucciones en la tubería → prácticamente sin pérdida de carga
• Baja exigencia de tramos rectos de tubería
• Excelente desempeño en la medición de suspensiones
• Selección adecuada de materiales de electrodos y revestimiento:
  • Alta resistencia a la corrosión
  • Alta resistencia al desgaste
• Procesamiento totalmente digital:
  • Alta inmunidad a interferencias
  • Alta precisión
  • Amplio rango de medición
• Fuente de alimentación conmutada con baja interferencia electromagnética (EMI)
• Microprocesador embebido de 16 bits:
  • Alta velocidad de procesamiento
  • Alta precisión
  • Bajo consumo
• Tecnología SMD/SMT:
  • Alta fiabilidad del circuito
• Sin partes móviles → mantenimiento reducido
• Rango configurable en campo
• Pantalla LCD de alta definición con retroiluminación
• Interfaz fácil de usar
• Comunicación digital:
  • RS485, RS232, HART, Modbus, Profibus-DP (opcional)
• Funciones de autodiagnóstico
• Registro de totalización por horas
• Medición bidireccional:
  • Flujo directo
  • Flujo inverso
  • Flujo neto
• Registro de eventos de fallas de energía (hasta 16 eventos)
• Operación remota por infrarrojo (opcional)

Parámetros técnicos

• Norma: Medidor de flujo electromagnético (JBT9248-2015)
• Diámetro nominal:
  • Revestimiento PTFE: DN10–DN600
  • Revestimiento de goma: DN65–DN2000
• Dirección de flujo: Directo / inverso / neto
• Relación de rango (turndown): 20:1
• Repetibilidad: ±0,1%
• Clase de precisión: 0,5 / 1,0
• Temperatura del fluido:
  • Goma estándar: -20°C a +60°C
  • Goma alta temperatura: -20°C a +90°C
  • PTFE: -30°C a +120°C
  • PTFE alta temperatura: hasta +160°C
• Presión nominal:
  • DN10–25: < 4,0 MPa
  • DN32–150: < 1,6 MPa
  • DN200–600: < 1,0 MPa
  • DN700–2000: < 0,6 MPa
• Rango de velocidad: 0,1–15 m/s
• Conductividad mínima: 5 μS/cm
• Salidas:
  • 4–20 mA
  • Pulso / frecuencia
  • Control
• Comunicación:
  • RS485
  • Modbus
  • HART
  • Profibus-DP
• Alimentación:
  • 220 VAC ±15%
  • 24 VDC
• Requisitos de tramos rectos:
  • Entrada: ≥ 5DN
  • Salida: ≥ 3DN
• Conexión: Brida (norma GB/T9119-2010)
• Grado de protección: IP65 (hasta IP68 bajo pedido)
• Clasificación antiexplosiva: Exd [ib] IICT6 Gb
• Temperatura ambiente: -25°C a +60°C
• Humedad relativa: 5%–95%
• Consumo de energía: < 20 W

Materiales de revestimiento

Goma

Neopreno (CR):

• Buena resistencia a la corrosión y al desgaste
• Aplicación: agua potable, agua industrial, agua de mar
• Hasta 60°C
• DN65–2000

Poliuretano (PU):

• Excelente resistencia al desgaste
• Baja resistencia química
• Aplicación: suspensiones (mineral, pulpa de papel)
• Hasta 60°C
• DN25–500

Fluoropolímeros:

PTFE (F4):

• Excelente resistencia química (ácidos fuertes, agua regia, álcalis)
• Hasta 120°C
• DN15–1600

FEP (F46):

• Mejor resistencia mecánica que PTFE
• Hasta 160°C
• DN4–200

PFA:

• Mejor rendimiento mecánico que FEP
• Hasta 180°C
• DN10–300
