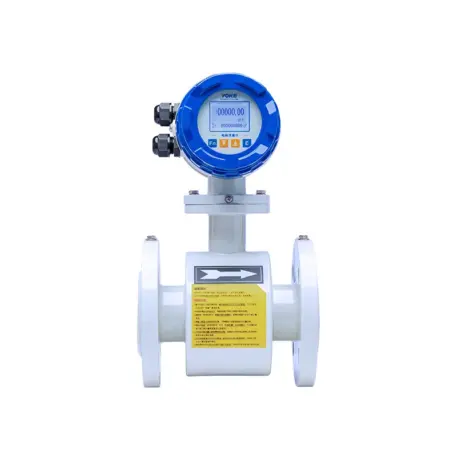

Medidor de vazão eletromagnético

O produto

O medidor de vazão eletromagnético é composto por duas partes: sensor e conversor. Seu funcionamento baseia-se na Lei de Faraday da indução eletromagnética. Trata-se de um medidor de velocidade utilizado para medir a vazão volumétrica de líquidos condutores.

Além de líquidos condutores comuns, também pode medir líquidos altamente corrosivos, como ácidos e álcalis fortes, bem como suspensões líquido-sólido homogêneas, como lama, polpa de minério e polpa de papel.

É amplamente utilizado em setores industriais como petróleo, químico, metalúrgico, têxtil, papel e celulose, proteção ambiental, alimentos, além de aplicações municipais, obras hidráulicas e dragagem de rios.

Princípio de funcionamento

De acordo com a Lei de Faraday, um par de eletrodos é instalado na parede do tubo, perpendicular ao eixo do tubo de medição e às linhas de campo magnético.

Quando o fluido condutor se move pelo tubo, ele corta as linhas de campo magnético, gerando uma força eletromotriz induzida (FEM). Essa FEM é detectada pelos eletrodos.

O valor da FEM é proporcional à vazão: E = B × V × D × K

Onde:

• E = força eletromotriz induzida
• B = intensidade do campo magnético
• V = velocidade média do fluido
• D = distância entre os eletrodos (diâmetro interno do tubo)
• K = coeficiente relacionado à distribuição do campo magnético

O sensor transmite o sinal E ao conversor, que realiza processamento digital (amplificação, filtragem, etc.) e exibe a vazão instantânea e acumulada em um display LCD com retroiluminação.

O conversor possui:

• Saída 4–20 mA
• Saída de alarme
• Saída de frequência
• Interfaces RS485
• Suporte aos protocolos HART e Modbus

Características do produto

• Medição não afetada por variações de densidade, viscosidade, temperatura, pressão e condutividade
• Ausência de obstruções no tubo → sem perda de carga significativa
• Baixa exigência de trechos retos de tubulação
• Excelente desempenho para medição de polpas
• Seleção adequada de materiais de eletrodos e revestimento:
  • Alta resistência à corrosão
  • Alta resistência ao desgaste
• Processamento totalmente digital:
  • Alta imunidade a interferências
  • Alta precisão
  • Ampla faixa de medição
• Fonte chaveada com baixa interferência eletromagnética (EMI)
• Microprocessador embarcado de 16 bits:
  • Alta velocidade de processamento
  • Alta precisão
  • Baixo consumo
• Tecnologia SMD/SMT:
  • Alta confiabilidade eletrônica
• Sem partes móveis → manutenção reduzida
• Ajuste de faixa configurável em campo
• Display LCD de alta definição com retroiluminação
• Interface amigável para operação
• Comunicação digital:
  • RS485, RS232, HART, Modbus, Profibus-DP (opcional)
• Funções de autodiagnóstico
• Registro de totalização por hora
• Medição bidirecional:
  • Vazão direta
  • Vazão reversa
  • Vazão líquida
• Registro de eventos de falha de energia (até 16 ocorrências)
• Operação remota via controle infravermelho (opcional)

Parâmetros técnicos

• Norma: Medidor de Vazão Eletromagnético (JBT9248-2015)
• Diâmetro nominal:
  • Revestimento PTFE: DN10–DN600
  • Revestimento em borracha: DN65–DN2000
• Direção de fluxo: Direto / reverso / líquido
• Turndown: 20:1
• Repetibilidade: ±0,1%
• Classe de precisão: 0,5 / 1,0
• Temperatura do fluido:
  • Borracha comum: -20°C a +60°C
  • Borracha alta temperatura: -20°C a +90°C
  • PTFE: -30°C a +120°C
  • PTFE alta temperatura: até +160°C
• Pressão nominal:
  • DN10–25: < 4,0 MPa
  • DN32–150: < 1,6 MPa
  • DN200–600: < 1,0 MPa
  • DN700–2000: < 0,6 MPa
• Faixa de velocidade: 0,1–15 m/s
• Condutividade mínima: 5 μS/cm
• Saídas:
  • 4–20 mA
  • Pulso / frequência
  • Controle
• Comunicação:
  • RS485
  • Modbus
  • HART
  • Profibus-DP
• Alimentação:
  • 220 VAC ±15%
  • 24 VDC
• Trechos retos recomendados:
  • Entrada: ≥ 5DN
  • Saída: ≥ 3DN
• Conexão: Flange (padrão GB/T9119-2010)
• Proteção: IP65 (até IP68 sob encomenda)
• Classificação Ex: Exd [ib] IICT6 Gb
• Temperatura ambiente: -25°C a +60°C
• Umidade relativa: 5%–95%
• Consumo: < 20 W

Materiais de revestimento

Borracha

Neoprene (CR):

• Boa resistência à corrosão e desgaste
• Aplicação: água, água industrial, água do mar
• Até 60°C
• DN65–2000

Poliuretano (PU):

• Excelente resistência ao desgaste
• Baixa resistência química
• Aplicação: polpas (minério, papel)
• Até 60°C
• DN25–500

Fluoropolímeros:

PTFE (F4):

• Alta resistência química (ácidos fortes, água régia, álcalis)
• Até 120°C
• DN15–1600

FEP (F46):

• Melhor resistência mecânica que PTFE
• Até 160°C
• DN4–200

PFA:

• Melhor desempenho mecânico que FEP
• Até 180°C
• DN10–300
