Modelos T20 y T21 interruptores de nivel de flotador etapa única

Las unidades Modelo T20 usan un flotador y un mecanismo de interruptor. Estos son interruptores de flotador simples y confiables diseñados para montaje superior en casi cualquier tanque de almacenaje o proceso.

Los Modelos dobles T21 combinan las funciones de dos controladores de nivel de diferencial angosto separados en un solo instrumento compacto y de fácil instalación. Dos mecanismos de interruptor independientes se emplean para proporcionar dos niveles de actuación con separación de al menos 8", como operación de alarma de niveles alto y bajo.

Los interruptores de flotador dobles Modelo T21 están disponibles con cuerpos opcionales para ayudar a estabilizar los flotadores bajo condiciones de turbulencia.


Tecnología - Interruptor de nivel

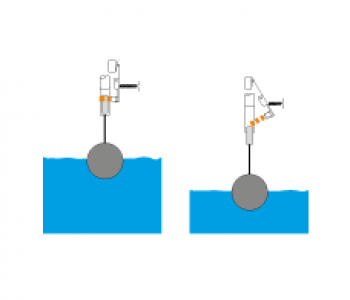

Todos los controles de nivel de líquido operados por flotador operan según el principio básico de flotabilidad que establece que " un cuerpo (flotador) sumergido en un líquido es impulsado hacia arriba por una fuerza igual a la masa del líquido desplazado". Como resultado, los flotadores se mantienen sobre la superficie del líquido parcialmente sumergidos y se mueven una distancia igual al desplazamiento del nivel del líquido. Debido a esto, se usan normalmente para aplicaciones de nivel diferencial estrecho como alarmas de alto o bajo nivel
Características

  • Profundidades de actuación de hasta 48 pulgadas (1219 mm)
  • Diseñados especialmente para niveles de actuación y gravedad especifica
  • Varios tamaños de flotador
  • Alta confiabilidad
  • Libre de mantenimiento

Opciones

  • Tipo y tamaño de conexión al tanque
  • Mecanismo de interruptor de contacto seco, herméticamente sellado o neumático
  • Cuerpos guía de flotador
  • Materiales especiales y códigos de construcción

Principio de Funcionamiento

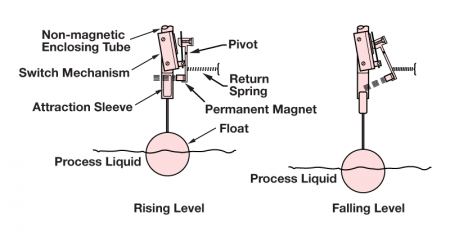

La fuerza de flotación de un líquido de proceso en el flotador causa que el flotador se mueva con la superficie del líquido. El movimiento del flotador mueve una manga de atracción al campo del magneto interruptor, jalando al magneto hacia la manga y actuado el interruptor.

Aprobaciones

ATEXEx d, Ex ia
CCOEEx d
CSAXP
FMXP
EAC (GOST)Ex d, Ex ia
IECEx d, Ex ia
InmetroEx d
KoreaEx d
NEPSIEx ia
SILSIL 2 (1oo1)
MarineLloyd's Register of Shipping (LRS)
Other approvals are available. Consult factory for more details.
