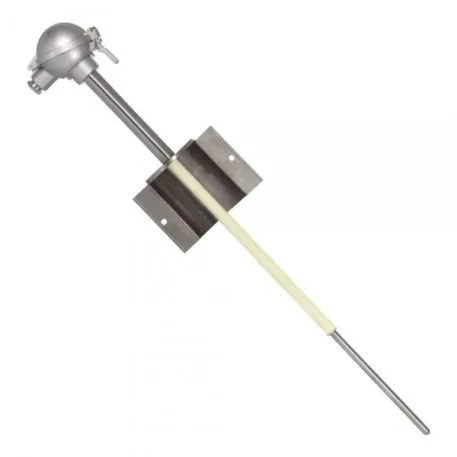

Sensor de Temperatura Termopar para Vidraria com 3 pontos - Trilevel

No processo de medição de temperatura do vidro, para o controle do nível do forno e segurança do processo, são utilizados sensores imersos ao vidro liquido.

A Série LEVEL -TC R/S/B da Alutal foi projetada exatamente para esta aplicação, possuindo 3 sensores de temperatura em diferentes pontos de leitura (top, middle e botton) embarcados dentro de um único encapsulamento.

Estes pontos de leitura localizados ao longo do comprimento da haste do sensor podem ser milimetricamente dimensionados de acordo com a especificação de cada processo.
Através de técnicas exclusivas, o time da Alutal consegue entregar sensores altamente personalizados com possibilidades de tubetes de platina protetivos fixos, móveis e com travas de segurança.

Cimentos especiais para colagem dos conjuntos, cabos de instrumentação para leitura do sensor e conectores especiais são alguns dos nossos diferenciais para estes tipos de sensores.

Para garantir a precisão nossos sensores são submetidos a testes em nosso Laboratório de Termometria, acreditado pelo CGCRE sob o número CAL-0522 em atendimento à norma NBR ISO/IEC 17025.
  • Diagramas Tecnicos
  • Tablas
  • Carpetas
  • Certificados
Diagramas Tecnicos
Tablas

Tabela Especificação em Português / Specifications Table in English

Prefixo Calibração Bitola da Liga Comprimento
Sensor (mm)
Tubete da Platina Cabo Comprimento
Cabo (mm)
Opções
Level - TC R - Platina 13%
Rhodio / Platina

S - Platina 10%
Rhodio / Platina

B - Platina 30%
Rhodio / Platina
24 - 24 AWG

27 - 27 AWG
Especificar: A, B, C e U CT - Com tubete de
platina estabilizada
(especificar diâmetro
externo, interno e
comprimento, em mm)
NX - Sem Cabo

FF - Fibra x Fibra,
Bitola 2 x 24 AWG

SF - Em Silicone x
Fibra de Vidro,
Bitola 2 x 18 AWG
Especificar RBC - Certificado de
Calibração em 3 pontos

CCG - Conector cerâmico
polarizado macho grande

PrefixCalibrationAlloy GaugeSensor Length (mm)Platinum TubeCableCable Length (mm)Options
Level - TCR - Platinum 13%
Rodio / Platinum

S - Platinum 10%
Rodio / Platinum

B - Platinum 30%
Rhodio / Platinum
24 - 24 AWG


27 - 27
AWG

To specify: A, B, C e UCT - With cartridge of
stabilized platinum
(Specify diameter
external, internal and
length in mm)
NX - No Cable

FF - Fiber x Fiber
Gauge 2 x 24 AWG

SF - In Silicon x
Fiberglass,
Gauge 2 x 18 AWG
To specifyRBC - Certificate
Calibration at 3 points

CCG - Ceramic Connector
Polarized large male
Certificados
El Alutal realiza pruebas en todas las etapas del proceso de producción de sus sensores. Echa un vistazo a las pruebas y certificaciones aplicables a esta serie. Si desea obtener una copia de las pruebas para la gran cantidad de su compra, pregunte lo mismo con el departamento comercial en el momento de la solicitud.
Certificados de esta serie:
