El producto
El instrumento está integrado con una pantalla local para el flujo instantáneo y el volumen total acumulado. Una batería incorporada puede durar más de 6 años sin necesidad de alimentación externa. También cuenta con funciones como salida de señal de frecuencia de pulso y protección de datos en caso de pérdida de energía. Es adecuado para medición de volumen completo y también está disponible para control remoto por PC.
Principio de funcionamiento
El medidor de flujo de rotor de doble espiral serie FLS es un medidor de flujo volumétrico de posición positiva de alta precisión. Un par de rotores giran en espiral junto con la carcasa de la cámara formando una espiral de volumen conocido. Bajo la acción del líquido a medir, la microdiferencia de presión entre la entrada y la salida del medidor de flujo impulsa dos rotores en espiral con el mismo tamaño geométrico y dirección de rotación para engranarse y girar, entregando líquido continuamente desde la entrada al medidor de flujo. producción. Al dividir continuamente el fluido en unidades de igual volumen, se logra la medición directa del volumen del flujo.
| Modelo | Diámetro | Solicitud | Rango de flujo | Linealidad | Repetibilidad | |||
| L/min | m³/HR | |||||||
| min | max | min | max | |||||
| FLS-08 | DN-80 | Estándar | 163 | 1609 | 10 | 97 | ±0.05% | 0.01% |
| Extendido | 114 | 2082 | 7 | 125 | ±0.15% | |||
| FLS-10 | DN-100 | Estándar | 265 | 2650 | 16 | 160 | ±0.05% | 0.01% |
| Extendido | 125 | 3785 | 7 | 227 | ±0.15% | |||
| FLS-15 | DN-150 | Estándar | 379 | 3785 | 23 | 227 | ±0.075% | 0.01% |
| Extendido | 151 | 4083 | 9 | 245 | ±0.15% | |||

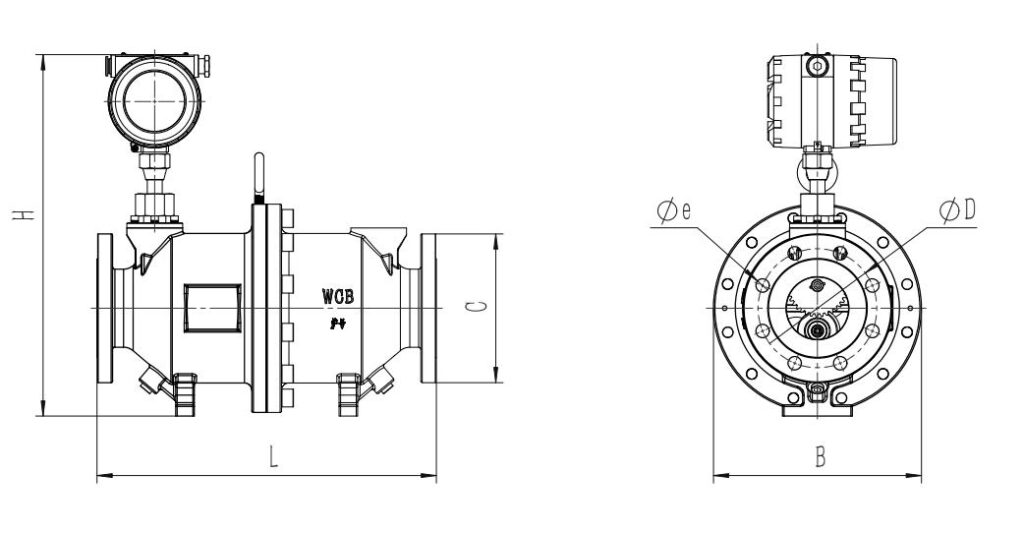

Dimensiones
Selección de modelo
Especificaciones técnicas
| Presión nominal | 1.6/2.0/2.5 Mpa |
| Viscosidad del líquido | (0.2~400)cSt |
| Temperatura del liquido | -40°C~+70°C |
| Protección de propiedad intelectual | IP68 |
| Clasificación a prueba de explosiones | Ex db IIC T6 Gb |
| Comunicación | ModBus RS485 |
| Salida de pulso | |
| Voltaje | 24VDC |
| Batería interna | DC 3.6V |
| Entrada eléctrica | 2 * M20 * 1.5 |
| Material | Cárter de acero al carbono (wac de acero al carbono) Rotores de aluminio A356 (aluminiuma356) |
Características:
Alta precisión, larga vida útil;
Diseño de estructura de doble cámara, no afectada por cambios de temperatura y presión ambiental;
Alta relación de franja: La relación de franja puede alcanzar 1:20 y también puede lograr una precisión de medición relativamente alta en condiciones de flujo extendido.
Flexibilidad de instalación: se puede instalar horizontal y verticalmente para satisfacer las necesidades del sitio.
No hay contacto, desgaste, vibración ni componentes alternativos en los rotores durante la rotación.
Protección de datos: con batería interna para alimentación. Se puede utilizar de forma continua durante más de 6 años incluso sin alimentación externa.
