O produto

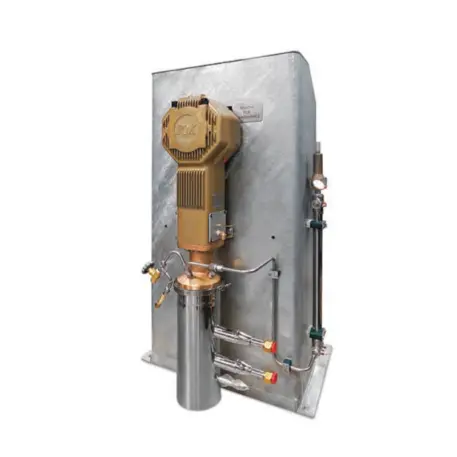

A Bomba Criogênica Alternativa Vertical P2K, da Nikkiso ACD, atende ao enchimento de cilindros em regime pesado e ao enchimento de tanques de armazenamento em regime médio. Ela bombeia nitrogênio, oxigênio, argônio, CO2, óxido nitroso, metano e etileno, com pressão máxima de descarga de até 6.000 psi (414 bar).
Como funciona a Bomba Criogênica Alternativa Vertical P2K
A P2K tem projeto vertical. Dessa forma, o pistão não sofre carga gravitacional, o que prolonga a vida dos anéis de vedação e deixa a operação da válvula de sucção mais suave.
A extremidade fria (cold end) também fica na vertical, submersa em um reservatório de líquido com camisa de vácuo. Por isso, a bomba reduz a entrada de calor e ganha eficiência, principalmente em condições de sucção desfavoráveis.
Um motor elétrico com transmissão por correia aciona o conjunto, que tem lubrificação a graxa. Além disso, o motor fica na parte traseira do skid de bombeamento. Assim, em caso de vazamento de oxigênio líquido, o projeto elimina o risco de incêndio ou explosão.
Aplicações
- Enchimento de cilindros em regime pesado
- Enchimento de tanques de armazenamento em regime médio
- Enchimento automático de tanques, sem operador
Fluidos bombeados: nitrogênio (N2), oxigênio (O2), argônio (Ar), CO2, óxido nitroso (N2O), metano e etileno.
Diferenciais
- Instalação vertical com menos vibração, menos ruído e sistema compacto
- Braçadeira V-band que fixa o reservatório ao intermediário e dá acesso rápido e fácil ao conjunto da extremidade fria
- Graxeiras externas para relubrificação dos rolamentos e da cruzeta, que prolongam a vida útil
- Cinta de desgaste substituível na cruzeta, que elimina o desgaste do pistão da cruzeta e reduz o custo de manutenção
- Anéis de gaxeta no topo da haste montados em cartuchos, trocados sem remover o reservatório e a extremidade fria
- Manutenção simples da extremidade fria: a bomba e o acionamento giram 45°
- Conjunto da bomba e peças de reposição intercambiáveis com a bomba PD3000
Escopo de fornecimento típico
- Conjunto de acionamento lubrificado a graxa e extremidade fria com camisa de vácuo
- Motor elétrico com transmissão por correia e proteção
- Base (skid) em aço galvanizado a fogo
- Pressostato de sobrepressão com manômetro (enviado solto)
- Painel de controle com partida de motor combinada e horímetro (enviado solto), com lógica a relé
- Linha de respiro com válvula manual e válvula de alívio de baixa pressão
- Filtro de sucção em Monel
- Válvula de alívio de alta pressão com linha de descarga e câmara de amortecimento
Serviço com óxido nitroso
O óxido nitroso líquido é um fluido potencialmente perigoso e exige manuseio com extremo cuidado. Para mais informações, consulte a norma CGA G-8.3-2016 da Compressed Gas Association.
Em certas combinações de temperatura e pressão, o óxido nitroso pode se decompor de forma explosiva, com consequências graves. Além disso, ele é um oxidante e alimenta ativamente a combustão. Por isso, os equipamentos de manuseio de óxido nitroso precisam passar por limpeza para serviço com oxigênio.
O projeto e a construção dos sistemas de armazenamento e tubulação devem garantir a compatibilidade dos materiais e impedir a perda de escorva ou a operação a seco das bombas. O óxido nitroso também atua como solvente de muitos materiais, portanto confirme a compatibilidade antes do uso. Para o histórico de riscos ligados à sua decomposição, consulte o relatório nº 2016-04-I-FL do Chemical Safety Board, de fevereiro de 2017.
