O produto
A Bomba Criogênica Marítima de Alta Vazão MSP-SL, da Nikkiso ACD, é uma bomba de alta vazão e alta pressão para aplicações marítimas. Ela compõe o sistema de bomba de combustível de alta pressão e atende a todas as aplicações a bordo. A MSP-SL entrega vazão de 1 a 31 m³/h, com pressão de 200 a 414 bar.
Como funciona a Bomba Criogênica Marítima de Alta Vazão MSP-SL
A MSP-SL usa um sistema de acionamento elétrico. Dessa forma, o controle de vazão fica simples e confiável, sem necessidade de unidade hidráulica (HPU).

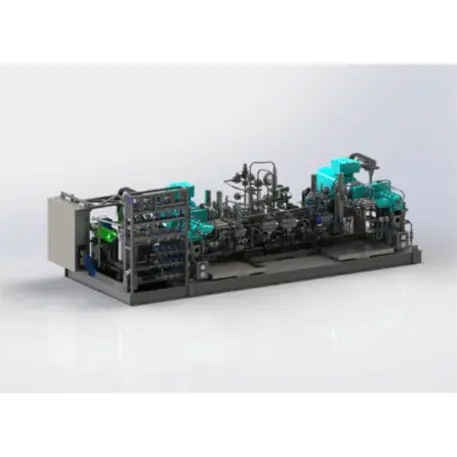

As bombas de alta pressão, a caixa de engrenagens ou a caixa de transmissão por correia e os motores elétricos ficam montados em um skid de aço comum. Além disso, um sistema de lubrificação forçada prolonga a vida útil do acionamento da bomba.
O sistema também tem redundância total. Ou seja, ele conta com 100% de redundância das bombas, 100% de redundância de válvulas e instrumentação e 100% de redundância do sistema de acionamento (motores e inversores de frequência).
Aplicações
- Sistemas de bomba de combustível de alta pressão para navios movidos a GNL
- Todas as aplicações a bordo
- Navios de carga e porta-contêineres
Diferenciais
- Mais de 50 navios movidos a GNL operam com bombas ACD, mais do que com qualquer outra marca
- Aprovações das sociedades classificadoras ABS, BV, DNV e LR
- Atende a todos os requisitos ME-GI
- Relação de turndown de até 10:1
- Instalação compacta, que facilita a montagem e ocupa menos espaço
- Projeto derivado de mais de 40 anos em aplicações de recuperação avançada de petróleo (Enhanced Oil Recovery), as mais severas e exigentes entre as aplicações de bombas de alta pressão
- Bombas fabricadas nos EUA, com sistemas montados na Coreia ou na China, conforme a localização e as necessidades do cliente
Escopo de fornecimento típico
- Bombas de alta pressão, caixa de engrenagens ou caixa de transmissão por correia e motores elétricos em um skid de aço comum
- Sistema de lubrificação forçada, que prolonga a vida útil do acionamento da bomba
- Todas as válvulas e a instrumentação necessárias para o funcionamento correto e a conformidade com as sociedades classificadoras
- Inversores de frequência (VFDs) para os motores das bombas de alta pressão
- Opções padrão sob consulta, como painéis de controle, válvulas de controle de alta pressão e componentes de reposição
Serviço e suporte
A Nikkiso ACD oferece suporte de instalação, comissionamento e serviço, com base em experiência operacional real.
O pacote anual de serviço básico inclui:
- Suporte técnico 24 horas por dia, 7 dias por semana, por telefone e/ou e-mail, com contato dedicado
- Itens de troca padrão: extremidades frias (cold ends) da MSP-SL a cada 3.000 a 5.000 horas, filtros de óleo lubrificante uma vez por ano e conjunto MSP-34.2 a cada 20.000 horas
- Treinamento anual para os técnicos do navio, com 3 dias de duração, sobre instalação e remoção de extremidades frias, filtros e bombas submersas, além da operação normal dos sistemas de bombeamento e das técnicas de solução de problemas
- Envio de peças e extremidades frias em 48 horas a partir de uma das unidades globais de serviço da ACD
- Chamados não emergenciais
