O produto

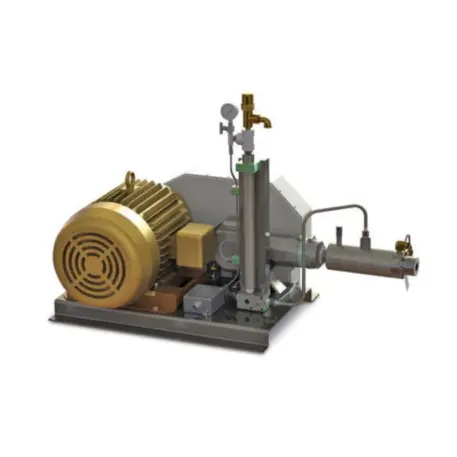

A Bomba Criogênica para Enchimento de Cilindros ACPD, da Nikkiso ACD, atende ao enchimento de cilindros e a bancadas de teste. Ela bombeia nitrogênio, oxigênio, argônio, hidrogênio e metano. Além disso, os sistemas padrão trabalham com pressão máxima de trabalho de até 6.000 psi (414 bar).
Como funciona a Bomba Criogênica para Enchimento de Cilindros ACPD
A ACPD tem extremidade fria (cold end) com camisa de vácuo. Dessa forma, a bomba reduz a entrada de calor e a perda de produto.
Um motor elétrico com transmissão por correia aciona o conjunto de acionamento lubrificado a graxa. A carcaça do acionamento é de aço inoxidável, o que prolonga a vida da bomba. Os rolamentos também são lubrificados a graxa e selados por toda a vida útil. Assim, a bomba opera por mais tempo.
Além disso, o acoplamento do acionamento tem travamento positivo. Por isso, a operação fica mais segura.
Aplicações
- Enchimento de cilindros
- Bancada de teste
Fluidos bombeados: nitrogênio (N2), oxigênio (O2), argônio (Ar), hidrogênio (H2) e metano.
Diferenciais
- Carcaça do acionamento bipartida, que facilita o acesso para manutenção
- Filtro de sucção em Monel, compatível com oxigênio
- Porta de vácuo com haste estendida e vedação positiva, que melhora a integridade do vácuo
- Conexão de purga no intermediário, que prolonga a vida da gaxeta
Escopo de fornecimento típico (skid)
- Extremidade fria com camisa de vácuo e conjunto de acionamento lubrificado a graxa
- Motor elétrico com transmissão por correia e proteção
- Carcaça do acionamento em aço inoxidável
- Skid em aço galvanizado a fogo
- Pressostato de sobrepressão e manômetro
- Painel de controle com CLP (NEMA 4), partida de motor combinada e horímetro (enviado solto)
- Linha de descarga com válvula de alívio de alta pressão e câmara de amortecimento
- Válvula de respiro de baixa pressão
- Filtro de sucção em Monel
