Chave de Nível de Líquido para Refrigeração Modelo J52

As Chaves de Nível do Refrigerante Modelo J52 são unidades acionadas por boia projetadas para uso em líquidos com gravidade específica de 0,60 e acima.
Tecnologia - Mecânicas - Chaves de Nível com Câmara Externa

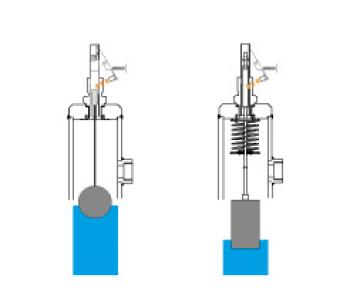

Um ímã permanente é conectado a um atuador de chave pivotado. À medida que o flutuador / deslocador se eleva após o nível do líquido, ele eleva a manga de atração no campo do imã, que então se encaixa contra o tubo não magnético de fechamento, acionando o interruptor. O tubo anexo fornece um limite de pressão estática entre o mecanismo do comutador e o processo. Em um nível de queda, o flutuador / deslocador desativa a chave.
Características
  • Temperaturas de -50 ° a + 100 ° F (-46 ° a +38 ° C)
  • Pressão máxima de trabalho para 400 psig (28 bar)
  • A carcaça é completamente vedada contra a entrada de umidade
  • Vedação de eletroduto com fios de 24 pol. (610 mm)
  • Montagem da câmara de flutuação soldada

Opcionais
  • 3/4" "conexões de solda de soquete NPT ou 3/4"
  • Escolhas de carcaça de aço NEMA 4X, NEMA 4X / 7/9 à prova de explosão e NEMA 4 transparente Lexan
  • Optional cryogenic insulation available, see bulletin 41-106.

Princípios operacionais

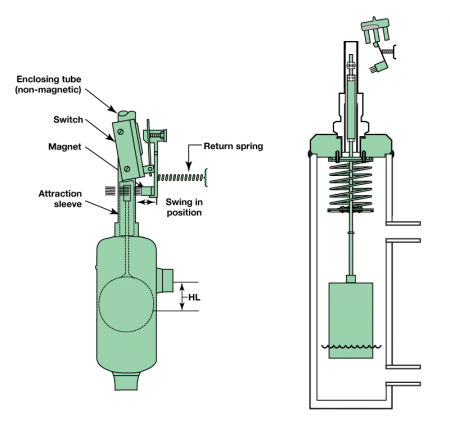

A força de empuxo de um líquido de processo na bóia faz com que a bóia flutue na superfície do líquido. O movimento do flutuador com o nível do líquido move uma luva de atração para o campo do ímã da chave, puxando o ímã em direção à luva e acionando a chave.
Aprovações

CSAXP
FMXP
EAC (GOST)Ex ia
SILSIL 2 (1oo1)
Outras aprovações disponíveis sob demanda.
