Chaves de Nível de Líquido com Gaiola Externa de Alta Pressão
As chaves de nível de líquido de alta pressão são unidades acionadas por deslocadores, utilizando um único mecanismo de chave para funções de alarme ou controle de nível. Essas unidades são projetadas para pressões de serviço de até 5000 psig (345 bar) e líquidos com gravidade específica de 0,40 e acima.
Tenologia - Mecânicas - Chaves de Nível com Câmara Externa

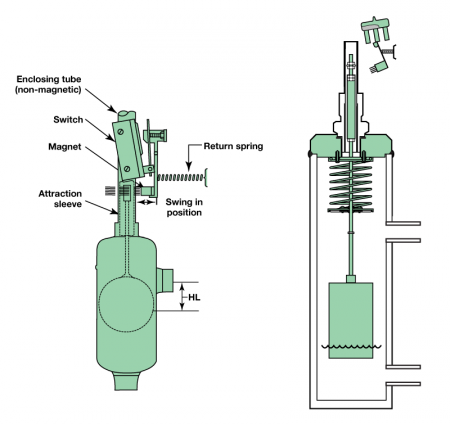

Um ímã permanente é conectado a um atuador de chave pivotado. À medida que o flutuador / deslocador se eleva após o nível do líquido, ele eleva a manga de atração no campo do imã, que então se encaixa contra o tubo não magnético de fechamento, acionando o interruptor. O tubo anexo fornece um limite de pressão estática entre o mecanismo do comutador e o processo. Em um nível de queda, o flutuador / deslocador desativa a chave Características
Gaiolas de aço carbono fabricadas
Modelo B74 disponível com gaiolas de aço inoxidável 304 ou 316 como padrão
Mola do corpo da Inconel e acabamento em aço inoxidável
Deslocadores de aço inoxidável
Gaiolas seladas ou flangeadas
Pressões até 5000 psig (345 bar)
Temperaturas para + 750 ° F (+ 399 ° C)
Gravidade específica tão baixa quanto 0,40
Opcionais
Níveis especiais / extensões do corpo
câmaras de aço inoxidável 316 e 304
construção NACE
contatos do interruptor de ouro
detecção de interface
Conexões de ventilação e drenagem
Princípios operacionais
O movimento do nível de líquido altera a força de empuxo em um deslocador suspenso de uma mola de faixa. A mudança de força na mola faz com que ela se estenda ou se comprima, movendo uma luva de atração para dentro ou para fora do campo do ímã do interruptor, acionando o interruptor Aprovações
