Página Inicial Alutal Nível e Volume Mecânicas - Chaves de Nível com Câmara Externa Chaves de Nível de Líquido com Gaiola Externa Selada Série B73 e Série 75

Chaves de Nível de Líquido com Gaiola Externa Selada Série B73 e Série 75

Os interruptores de nível tipo gaiola externa Série B73 e Série 75 são unidades completamente autônomas projetadas para montagem lateral em um tanque ou vaso com conexões roscadas, soldadas ou flangeadas. Esses controles atuados por flutuação provaram sua confiabilidade no controle do processo por décadas.
Tecnologia - Mecânicas - Chaves de Nível com Câmara Externa

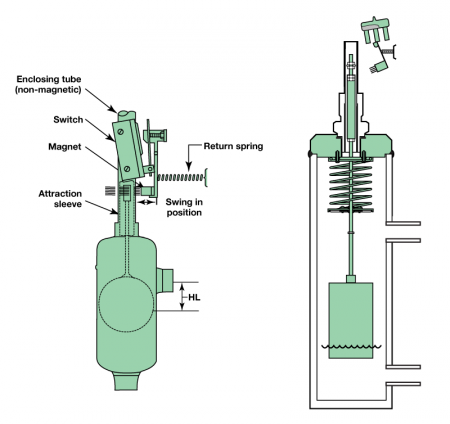

Um ímã permanente é conectado a um atuador de chave pivotado. À medida que o flutuador / deslocador se eleva após o nível do líquido, ele eleva a manga de atração no campo do imã, que então se encaixa contra o tubo não magnético de fechamento, acionando o interruptor. O tubo anexo fornece um limite de pressão estática entre o mecanismo do comutador e o processo. Em um nível de queda, o flutuador / deslocador desativa a chave.
Características

  • Câmara de flutuação soldada de aço carbono ou de aço inoxidável
  • Pressões de serviço até 2240 psig (154 bar)
  • Temperaturas do processo até + 1000 ° F (+ 538 ° C)
  • Grau de gravidade específico tão baixo quanto 0,32
  • Estilos de interruptores disponíveis, incluindo contato seco, hermeticamente selado e pneumático
  • Mecanismos de comutação única ou múltipla disponíveis
  • isolamento opcional de alta temperatura disponível
  • Escolha do mecanismo de troca: ? Contato seco ? hermeticamente selado ? Pneumático
  • Escolha do invólucro do mecanismo de chave: ? TIPO 4X / 7/9 Classe I, Div. 1, grupos B, C e D, alumínio revestido com polímero ? NEMA 1, aço carbono para pneumática
  • Escolha da conexão do tanque: ? 1 "", 1 1?2 "" ou 2 "" NPT ? 1 "", 1 1?2 "" ou 2 "" laterais / laterais flangeadas ? 1 "", 1 1?2 "" ou 2 "" lateral flangeada / inferior ? 1 "", 1 1?2 "" ou solda de soquete de 2 ""

Opcionais

  • Calibração da interface
  • Modificações extremas de temperatura
  • Dimensões de instalação personalizadas
  • Preparação e acabamento personalizado da superfície exterior
  • níveis de atuação personalizados
  • Conexões de ventilação e drenagem

Princípios operacionais


A força de empuxo de um líquido de processo na bóia faz com que a bóia flutue na superfície do líquido. O movimento do flutuador com o nível do líquido move uma manga de atração para dentro do campo do ímã do interruptor, puxando o ímã em direção à manga e acionando o interruptor
Aprovações


ATEXEx d, Ex ia
CCOEEx d
CSAXP
FMXP
EAC (GOST)Ex d, Ex ia
IECEx d, Ex ia
InmetroEx d
KoreaEx d
NEPSIEx d
SILSIL 2 (1oo1)
Outras aprovações disponíveis sob demanda.
