Chaves de Nível Líquido com Flange

Os interruptores de nível do tipo de gaiola externa flangeada são unidades completamente autônomas projetadas para montagem lateral em um tanque ou vaso com conexões roscadas, de solda de soquete ou de flange. Em centenas de aplicações industriais nos mercados de refino de petróleo, produção petroquímica e geração de energia, esses switches demonstraram seu valor por meio de um serviço confiável e repetitivo.

Tecnologia - Mecânicas - Chaves de Nível com Câmara Externa

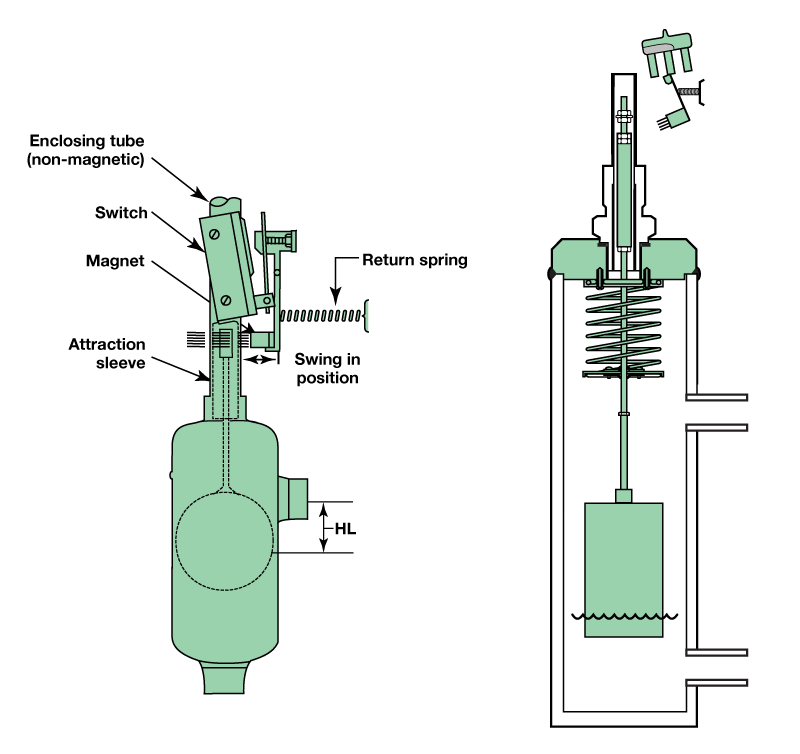

Um ímã permanente é conectado a um atuador de chave pivotado. À medida que o flutuador / deslocador se eleva após o nível do líquido, ele eleva a manga de atração no campo do imã, que então se encaixa contra o tubo não magnético de fechamento, acionando o interruptor. O tubo anexo fornece um limite de pressão estática entre o mecanismo do comutador e o processo. Em um nível de queda, o flutuador / deslocador desativa a chave.





Características



  • Câmaras de flutuação em aço carbono
  • Bóia e guarnição de aço inoxidável
  • Pressões de serviço até 900 psig (62 bar)
  • Processar temperaturas para + 1000 ° F (+ 538 ° C)
  • Grau de gravidade específico tão baixo quanto 0,34
  • Internos de câmara acessíveis via flange top
  • Mecanismos de comutação únicos ou múltiplos
  • Conexões de tanque de 1 ", 1 1/2", ou 2 "" disponíveis em NPT, solda de soquete, lado flangeado / lateral ou construção flangeada lateral / inferior

Opcionais



  • Contato seco, mecanismos de troca hermeticamente selados e pneumáticos
  • Escolha do gabinete do switch
  • Nível de interface
  • Materiais personalizados de construção disponíveis mediante solicitação
  • Níveis personalizados e dimensões de montagem
  • Conexões de ventilação e drenagem
  • Isolamento de alta temperatura

Princípios Operacionais

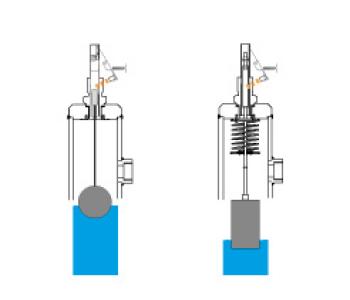

The buoyancy force of a process liquid on the float causes the float to ride on the liquid surface. The movement of the float with the liquid level moves an attraction sleeve into the field of the switch magnet, pulling the magnet toward the sleeve and actuating the switch.





 Aprovações



ATEXEx d, Ex ia
CCOEEx d
CSAXP
FMXP
EAC (GOST)Ex d, Ex ia
IECEx d, Ex ia
InmetroEx d
KoreaEx d
NEPSIEx d
SILSIL 2 (1oo1)

Outras aprovação disponíveis sob demanda.
Orçamento

Produto com tecnologia Magnetrol
