Início Nível e Volume Radar por Onda Guiada Eclipse® modelo 706 Transmissor de Radar de Onda Guiado de Alta Performance

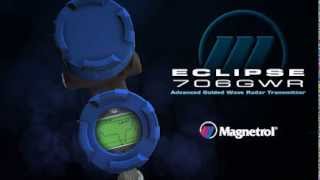

Eclipse® modelo 706 Transmissor de Radar de Onda Guiado de Alta Performance

O transmissor de alto desempenho Eclipse® Modelo 706 é um transmissor de nível de 24 VCC alimentado por loop baseado na comprovada e cada vez mais aceita tecnologia de radar de onda guiada (GWR). Envolvendo uma série de importantes realizações de engenharia, este transmissor de nível avançado é projetado para fornecer desempenho de medição bem além de muitas das tecnologias mais tradicionais.
Utilizando a tecnologia "" de comutação de diodos "", juntamente com a mais abrangente oferta de sondas do mercado, este único transmissor pode ser usado em uma ampla variedade de aplicações, desde hidrocarbonetos muito leves a meios baseados em água.

O inovador compartimento de compartimento duplo angular é agora uma visão comum na indústria. Esse gabinete, primeiro trazido à indústria pela Magnetrol® em 1998, é inclinado para maximizar a facilidade de fiação, configuração e visualização do visor LCD gráfico versátil.

Um transmissor universal ECLIPSE Modelo 706 pode ser usado e intercambiado com todos os tipos de sonda, e oferece confiabilidade aprimorada, pois é adequado para uso em malhas críticas de segurança de hardware SIL 2.

O transmissor ECLIPSE Modelo 706 suporta os padrões FDT / DTM e DD aprimorados, o que permite a visualização de informações valiosas de configuração e diagnóstico, como a curva de eco em ferramentas como o PACTware ™, o AMS Device Manager e vários comunicadores de campo HART®.

Tecnologia Radar por Onda Guiada


O radar de impulso de micropoder (MIR) combina a reflectometria no domínio do tempo (TDR), a amostragem de tempo equivalente (ETS) e os modernos circuitos de baixa potência. Esta síntese de tecnologias cria um transmissor de Radar de Onda Guiada (GWR) de alta velocidade. Os pulsos eletromagnéticos são propagados através de um guia de ondas que focaliza a energia e produz um sistema muitas vezes mais eficiente que o radar sem contato.

Características


  • Baixa capacidade de medição dielétrica (?r ? 1,4)
  • Saída volumétrica
  • Conexão rápida do acoplamento da sonda
  • Opera em vapores visíveis e ignora a maioria das espumas
  • Aprovações de IS, XP e não-Incendive
  • Ignora o acúmulo de revestimento

Opcionais


  • Foundation fieldbusTM
  • Display / teclado
  • Montagem remota local
  • Medição de interface

Sondas


Configurações do probe para cada aplicativo


O ECLIPSE ® Modelo 706 oferece aos usuários a gama total de soluções de medição GWR. Uma linha extensa de sondas de haste coaxial, simples e dupla dedicadas proporciona controle de nível confiável e preciso, desde o armazenamento rotineiro de água até meios de processo que exibem vapores corrosivos, espuma, vapor, revestimento e acúmulo, agitação de superfície, borbulhamento ou ebulição, altas taxas de preenchimento / vazios , baixo nível e variando condições dielétricas ou de gravidade específica.

Sondas com Capacidade de Enchimento


A Magnetrol oferece o único transmissor de radar de onda guiada no mercado com uma gama completa de Sondas Capazes de Enchimento. Ao contrário de outros transmissores GWR que usam algoritmos para inferir leituras de nível em zonas mortas no topo da sonda, o ECLIPSE Modelo 706 mede o nível real dentro da especificação até o flange do processo. Sondas com Capacidade de Enchimento Coaxial e haste única podem ser instaladas em várias configurações, mesmo quando existe o risco de inundação.


Princípios operacionais

O transmissor de radar de onda guiada ECLIPSE baseia-se na tecnologia de TDR (reflectometria no domínio do tempo). TDR utiliza pulsos de energia eletromagnética transmitidos por um guia de ondas (sonda). Quando um pulso atinge uma superfície líquida que tem uma constante dielétrica mais alta do que o ar (er = 1) no qual ele está viajando, uma porção do pulso é refletida. O tempo de trânsito do pulso é então medido através dos circuitos de temporização de ultra velocidade que fornecem uma medida precisa do nível do líquido. O tempo de trânsito do pulso é então medido através de circuitos de temporização de alta velocidade que fornecem uma medida precisa do nível de líquido (ou sólidos).

Aprovações

ATEXEx d, Ex ia, Ex n, Ex t
CCOEEx d, Ex.ia
CSAXP, IS, NI
FMXP, IS, NI
EAC (GOST)Ex d, Ex ia, Ex n, Ex t, Metrology
IECEx d, Ex ia, Ex n, Ex t
InmetroEx d, Ex ia, Ex n, Ex t
SILSIL 2 (1oo1)
MarineLloyd's Register of Shipping (LRS)
Steam DrumLloyds EN 12952-11 (water tube boilers)
Lloyds EN 12953-9 (shell boilers)
TÜV / DIBtWHG § 63, overfill prevention
Outras aprovações disponíveis sob demanda.
