Indicador de Nível Magnético Gemini

O projeto da câmara dupla Gemini TM é exclusivo da indústria de medição de nível magnético. Mais de 18 modelos de configuração estão disponíveis com Gemini e, embora não disponíveis em plásticos, podem ser produzidos nas mesmas seleções de material metálico da Atlas TM. A segunda câmara GEMINI facilita a instalação do transmissor Radar por Onda Guiada Eclipse®, fornecendo assim um sistema de medição totalmente redundante.Com os indicadores magnéticos padrão com transmissores de grampo lateral, o flutuador representa um único ponto de indicação.
Se o flutuador for danificado devido a condições de processo violentas, o o sinal do transmissor analógico é perdido Com o design de câmara dupla da GEMINI, o ECLIPSE continuará a medir o nível do líquido de forma precisa, repetida e confiável, já que não depende da interação com o flutuador.

A câmara do indicador magnético da Gemini pode ser equipada com interruptores, transmissores, cobertores ou traço térmico, enquanto a câmara secundária abriga o instrumento eletrônico de medição.

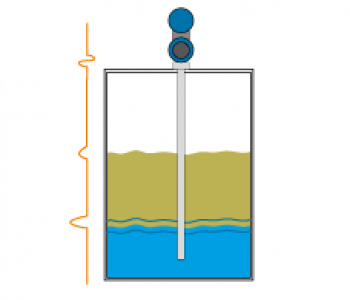

Tecnologia Radar por Onda Guida


O radar de impulso de micropoder (MIR) combina a reflectometria no domínio do tempo (TDR), a amostragem de tempo equivalente (ETS) e os modernos circuitos de baixa potência. Esta síntese de tecnologias cria um transmissor de Radar de Onda Guiada (GWR) de alta velocidade. Os pulsos eletromagnéticos são propagados através de um guia de ondas que focaliza a energia e produz um sistema muitas vezes mais eficiente que o radar sem contato.

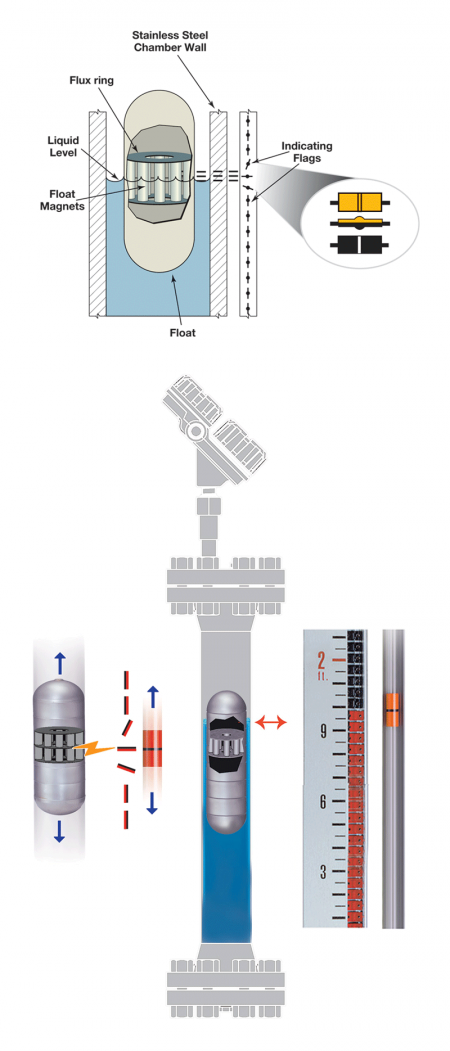

Tecnologia Indicador Magnético de Nível

Os Indicadores de Nível Magnético (Magnetic Level Indicators, MLI) revolucionaram o mercado global de indicação visual, oferecendo uma alternativa mais segura, confiável e de alta visibilidade para conjuntos comuns de vidro de calibre.

Utilizando uma combinação de princípios de flutuabilidade comprovada, juntamente com os benefícios do magnetismo, os MLIs podem ser personalizados para se adaptarem a praticamente qualquer arranjo de conexão de processo na embarcação.

Características

  • Design exclusivo de câmara dupla
  • Ampla gama de estilos de câmara
  • Câmara não magnética fabricada
  • Flanges ANSI e DIN
  • Flutuador fabricado com precisão
  • Indicador de tipo de bandeira ou de lançadeira

Opcionais

  • Interruptores de nível
  • Transmissores de nível
  • Escala de aço inoxidável
  • Balanças personalizadas

Princípios operacionais


A mudança no nível do tanque de processo corresponde à mudança na câmara Gemini. O flutuador dentro da câmara atua como sinalizadores ou uma lançadeira para indicação visual. O instrumento montado dentro da segunda câmara também reage de acordo com a mudança de nível.
Aprovações


ATEXEX c
EAC (GOST)EX c

Outras aprovações disponíveis sob consulta.
Orçamento

Produto com tecnologia Orion Instruments
