O produto

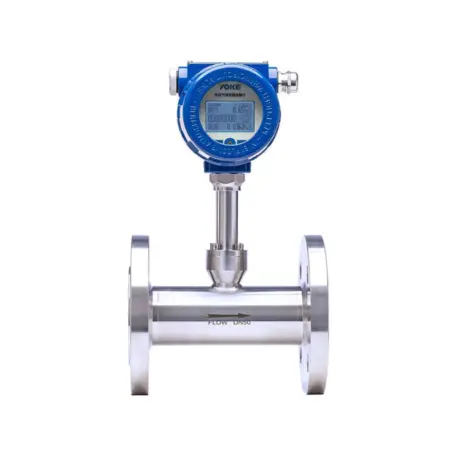

O medidor de vazão tipo turbina LWGY é uma nova geração de medidores, com estrutura simples, leve, alta precisão, excelente repetibilidade, resposta rápida e fácil instalação, manutenção e operação.
O medidor de vazão de líquidos tipo turbina é um instrumento preciso, utilizado para medir a vazão e o volume total de líquidos limpos, sem impurezas e não corrosivos. É amplamente aplicado nas indústrias de petróleo, química, metalurgia e outros setores.
Princípio de funcionamento
O fluido em escoamento aciona um rotor interno (impeller), fazendo-o girar. Essa rotação gera variações no campo magnético, induzindo um sinal elétrico proporcional à velocidade do fluido.
Esse sinal é convertido em pulsos, permitindo determinar com precisão a vazão instantânea e o volume total medido.
Parâmetros técnicos
- Conexões:
- Rosca: DN4 a DN40
- Flange: DN15 a DN200
- Precisão: ±1%, ±0,5% e ±0,2% (sob encomenda)
- Materiais: Aço inox 304 ou 316 (L)
- Temperatura do fluido: -20°C a +150°C (dependendo da versão)
- Saídas disponíveis:
- Pulso
- 4-20 mA
- RS485 (Modbus)
- HART
- Alimentação:
- 24VDC (externa)
- Bateria de lítio 3,6V (interna)
- Distância de transmissão: Até 1000 m
- Proteção:
- IP65
- Ex d II C T6 (à prova de explosão)
Tipos de medidor
- Sensor/Transmissor: Versão mais simples, utilizada para envio de sinal de vazão a sistemas externos como PLC e DCS.
- Medidor Inteligente (LWGY-G)
- Display integrado
- Medição volumétrica e mássica
- Comunicação RS485 (Modbus)
- Configuração para controle quantitativo
Aplicação
Indicado para processos industriais que exigem medição precisa de líquidos limpos, com ampla aplicação em:
- Petróleo e gás
- Indústria química
- Energia
- Metalurgia
