O produto

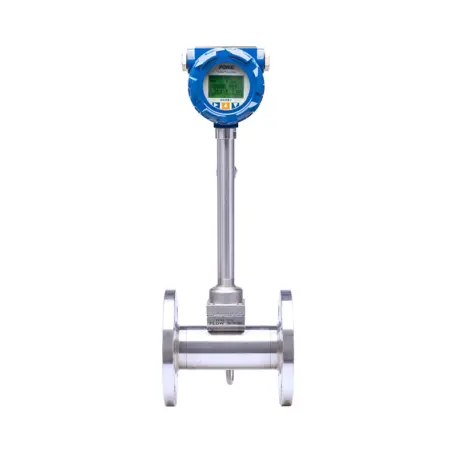

O medidor de vazão vórtex do tipo tensão (stress vortex) é um medidor de vazão por velocidade, amplamente utilizado nas indústrias de petróleo, química, energia elétrica, aquecimento e outros setores. Os equipamentos produzidos seguem as normas JB/T9249-2015 (sensores de vazão vórtex) e JJG1029-2016 (regulamentação de verificação de medidores vórtex).
Princípio de funcionamento
O funcionamento do medidor de vazão vórtex baseia-se no fenômeno de desprendimento de vórtices, que ocorre quando um fluido passa por um obstáculo (bluff body).
Ao escoar pelo obstáculo, o fluido gera vórtices alternados em ambos os lados. Esses vórtices são detectados por um sensor, que os converte em sinais elétricos. A partir da frequência desses sinais, o instrumento calcula com precisão a vazão do fluido.
Características do produto
- Alta precisão: erro típico inferior a 1%, garantindo medições confiáveis
- Ampla aplicação: adequado para líquidos, gases e vapor em diversas indústrias
- Alta robustez: construção em aço inoxidável ou aço carbono, resistente a condições severas
- Fácil instalação e manutenção: design compacto, leve e de fácil acesso
- Diagnóstico integrado: facilita identificação de falhas
- Comunicação digital: compatível com protocolos como HART, Modbus e PROFIBUS
Parâmetros técnicos
- Fluidos medidos: Vapor, ar comprimido, gases industriais e líquidos
- Normas:
- Sensor: JB/T9249-2015
- Verificação: JJG1029-2007
- Diâmetro nominal: DN15 a DN300 (flange ou clamp)
- Precisão:
- Líquidos: ±1%
- Gases/Vapor: ±1,5% ou ±1%
- Range de medição: 1:10, 1:15, 1:20
- Material: Aço inox 304 ou 316 (L)
Condições de operação
- Temperatura do fluido: -40°C a +350°C
- Temperatura ambiente: -20°C a +60°C
- Umidade relativa: 5% a 90%
- Pressão atmosférica: 86 a 106 kPa
Saídas e comunicação
- Sinal de pulso
- Saída 4–20 mA
- Comunicação RS485 (e outros protocolos)
Alimentação
- Externa: 24VDC ±15%
- Interna: bateria de lítio 3,6V
Conexões e interface
- Flanges padrão: GB/T9119-2010
- Compatível com padrões internacionais: DIN, ANSI, JIS
- Interface elétrica: M20x1.5 (ou NPT sob encomenda)
Proteção
- Grau de proteção: IP65 ou superior
- Certificação à prova de explosão: Ex d II C T6 Gb
Faixa de medição
Disponível para diversos diâmetros (DN15 a DN1000+), atendendo diferentes faixas de vazão para líquidos e gases, com saída em frequência proporcional ao escoamento.
Aplicação
Indicado para medição de vazão em processos industriais que envolvem:
- Vapor
- Gases industriais
- Líquidos de baixa viscosidade
Amplamente utilizado nos setores:
- Petróleo e gás
- Indústria química
- Energia
- Aquecimento industrial
