Modelo TK1

Os interruptores de nível de líquido TK1 são dispositivos acionados por boia projetados para montagem horizontal em um tanque ou vaso de processo através de conexões rosqueadas ou flangeadas. Esta chave de baixo custo é ideal para aplicações OEM onde um alarme de ponto alto ou baixo de nível único é desejado.
Tecnologia - Mecânicas - Chaves de Nível do tipo Bóia

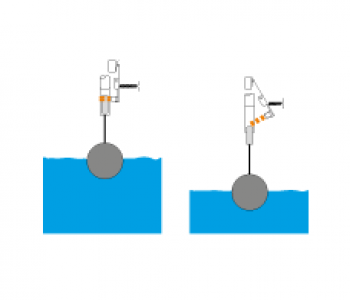

Todos os controles de nível de líquido operados por boia operam segundo o princípio de empuxo básico, que afirma que "a ação da força de empuxo em um objeto é igual à massa de líquido deslocada pelo objeto". Como resultado, os flutuadores circulam na superfície do líquido parcialmente submersos e movem a mesma distância que o nível do líquido se move. Por causa disso, eles são normalmente usados ??para aplicações diferenciais de nível estreito, como alarme de alto nível ou alarme de nível baixo.

Características

  • Classificações de pressão para 1500 psi (103 bar)
  • Classes de temperatura do processo para + 300 ° F (+ 149 ° C)
  • Gravidade específica tão baixa quanto 0,40
  • conexões de processo de 1,5 "ou 2" "
  • Design compacto
  • Para uso em nível crescente ou decrescente
  • Ação confiável do interruptor reed
  • toda a construção em aço inoxidável

Opcionais

  • Conexões de processo de 1 a 1/2 ou 2 polegadas
  • Chave reed hermeticamente selada com opção relé de contato seco de quatro fios
  • material em aço inoxidável 316 / 316L ou ferro fundido / alumínio
  • Tipo de contato: SPST, SPDT ou DPDT
  • Para uso em nível crescente ou decrescente

Princípios operacionais


O TK1 alcança a ação de chaveamento através do uso de um imã ligado ao conjunto de flutuação e a interação do imã com um interruptor reed.À medida que o nível do líquido muda, o flutuador e, portanto, o ímã de flutuação, se movem. A proximidade do imã flutuante ao interruptor reed faz com que o interruptor mude de estado, fazendo ou quebrando um circuito elétrico.


Orçamento

Produto com tecnologia Magnetrol
