Modelos de Chaves tipo Boia Montagem Lateral T5x e T6x

Os comutadores de bóia de montagem lateral Magnetrol® são montados horizontalmente em qualquer tanque ou vaso por meio de uma conexão de tubo roscada ou flangeada. Os modelos padrão são normalmente equipados com um único mecanismo de comutação para aplicações de alarme ou controle de nível alto ou baixo. Modelos tandem, com dois mecanismos de troca, estão disponíveis para aplicações de dois estágios.

solicitar orcamento

Ver todos os produtos da marca Magnetrol

O produto

Tecnologia – Mecânicas – Chaves de Nível do tipo Bóia

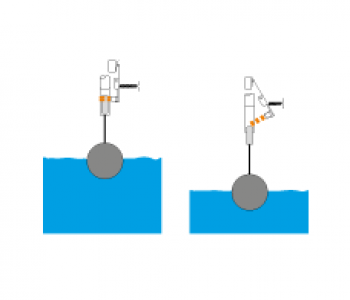

Todos os controles de nível de líquido operados por boia operam segundo o princípio de empuxo básico, que afirma que “a ação da força de empuxo em um objeto é igual à massa de líquido deslocada pelo objeto”. Como resultado, os flutuadores circulam na superfície do líquido parcialmente submersos e movem a mesma distância que o nível do líquido se move. Por causa disso, eles são normalmente usados ??para aplicações diferenciais de nível estreito, como alarme de alto nível ou alarme de nível baixo

Características

Material do corpo de ferro fundido, aço carbono ou aço inoxidável
Flutuador e guarnição de aço inoxidável série 300
Montagem rosqueada ou flangeada
Grau de gravidade específico abaixo de 0,50
Temperaturas do processo até + 1000 ° F (+ 538 ° C)

Opcionais

Vários tamanhos de flutuação
Contato seco, interruptores hermeticamente selados e pneumáticos
Escolha do gabinete do switch
Diferencial de nível estreito a amplo ajustável em campo
Materiais exóticos de construção disponíveis

Princípios operacionais

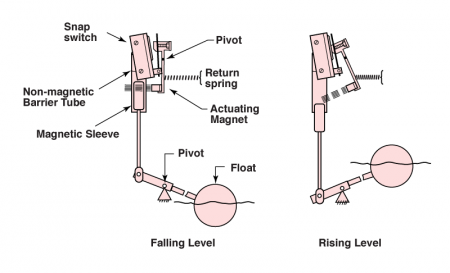

Como um flutuador com contrapeso segue a mudança do nível do líquido, ele move uma luva magnética para dentro ou para fora do campo de um ímã acionador de comutação que causa a operação da chave. Um tubo de barreira não magnético isola eficazmente o mecanismo de comutação do líquido controlado.
