O produto

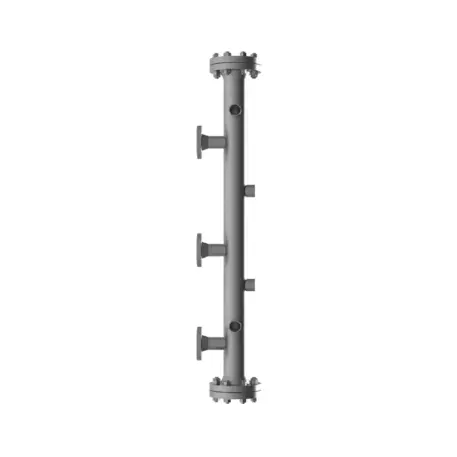

O Tank Bridle de instrumentação modular é uma câmara vertical pré-fabricada que se conecta ao lado de um tanque ou vaso de processo e concentra os instrumentos de nível num único módulo. A Orion Instruments projeta e fabrica o conjunto em sua planta, conforme a especificação de cada cliente. Por isso, o vaso precisa de poucas conexões diretas, e o bridle de nível chega pronto para instalar.
Como funciona

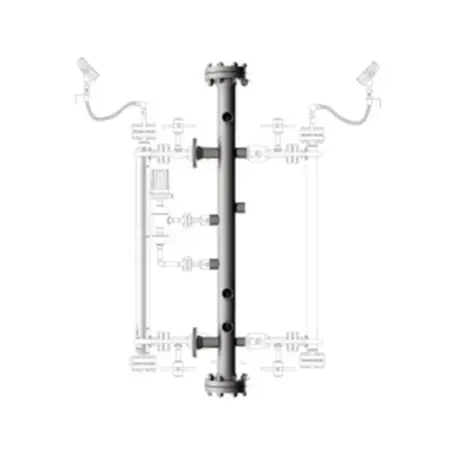

A câmara de bypass se liga ao vaso por conexões lateral-lateral ou lateral-inferior. Por isso, o líquido dentro dela sobe e desce na mesma proporção que o nível do tanque. Assim, os instrumentos acoplados ao módulo leem o nível real do processo. Eles ocupam câmaras secundárias ou bocais ligados à câmara principal, e não o interior do vaso.
Válvulas de isolamento separam as câmaras primária e secundária. Dessa forma, o técnico calibra ou troca um instrumento sem perturbar o processo. O projeto aceita vários tipos de válvula, como bloqueio e sangria duplo, e o acionamento vai de manual a modulado.
Válvulas de dreno e de respiro completam o conjunto. Dessa maneira, a equipe isola e drena uma única câmara, o que reduz a parada e o desperdício de produto na manutenção.
Instrumentos que o MIB recebe

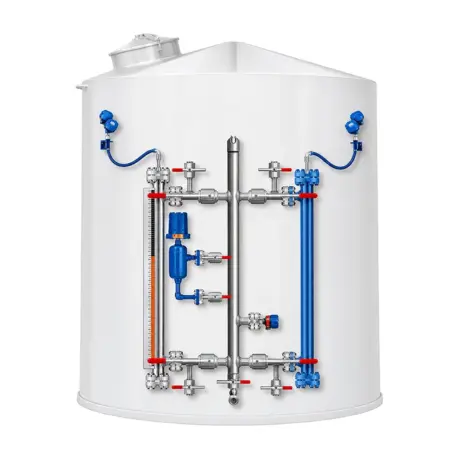

A medição de nível em tanques com o MIB combina tecnologias conforme a necessidade do processo. Para nível contínuo, a câmara aceita radar de onda guiada, pressão diferencial, capacitância e empuxo. Para indicação local, ela recebe indicadores magnéticos de nível e visores. Chaves de nível do tipo boia e transmissores do tipo displacer também entram na mesma estrutura.
O módulo também recebe medições além do nível. Poços termométricos e termopares medem temperatura, e sensores de ORP, oxigênio dissolvido, condutividade e pH cobrem a análise do líquido. A Orion projeta cada bridle sob medida. Por isso, o cliente escolhe a combinação de instrumentos que atende ao processo.
Isolação para alta temperatura e criogênica completa a lista de acessórios.
Onde se aplica
O fabricante indica o MIB para armazenamento de produtos químicos, caldeiras industriais, separadores de óleo e água (com medição de interface), tambores flash, tanques de surto e resfriadores de gás.
O projeto também cobre alta pressão, alta temperatura e meios de alta corrosividade.
Quando o tanque tem misturadores, agitadores, aeradores, escadas ou reforços estruturais, a câmara externa mantém os instrumentos longe dessas interferências. Em vasos com forte agitação, a câmara acalma a superfície e reduz a espuma, o que estabiliza a leitura. Em vasos construídos conforme código de caldeira, o ganho cresce, porque cada conexão direta exige soldadores e procedimentos qualificados.
Diferenciais e vantagens
A principal vantagem do MIB está no custo e na segurança do vaso. O módulo reduz o número de conexões diretas e de válvulas no vaso de pressão ASME, o que baixa o custo de engenharia e de construção. Ele também concentra os possíveis pontos de vazamento num componente mais barato que as conexões diretas. O técnico remove o MIB para reparo e teste de pressão sem depender do vaso.
A Orion pré-monta todos os instrumentos do bridle na fábrica e confirma o encaixe e o funcionamento antes da entrega. Por isso, o cliente recebe uma solução plug-and-play e evita modificações no vaso depois da fabricação. A medição isolada também fica mais estável diante da dinâmica do processo, de obstruções internas e das linhas de enchimento e esvaziamento, e o comissionamento leva menos tempo.
Porém, o bridle não elimina sozinho o risco de falha em ponto único.
A química do meio e o acúmulo de material causam esse risco. Duas decisões de projeto o reduzem: dimensionar bem as conexões do MIB ao vaso e escolher a metalurgia correta.
Materiais e conexões
A câmara usa aço-carbono, aço inoxidável ou aço duplex. Para meios corrosivos, o fabricante oferece ligas como Hastelloy, Monel e Alloy 20, e a consulta à fábrica cobre opções fora dessa lista.
As conexões ao vaso incluem flanges ANSI e DIN, forjados e conexões NPT. Os tipos disponíveis também abrangem pescoço soldado (weld neck), sobreposto (slip on), junta de anel (RTJ) e solda de encaixe (socket weld). A Orion fabrica o bridle sob medida. Logo, as conexões de processo ficam em qualquer ponto da câmara, inclusive no topo e na base. Modelagem 3D define cada configuração na engenharia da Orion.
Normas e certificações
A Orion Instruments constrói todos os bridles em uma fábrica certificada pela ASME Seção VIII, Divisão I, com selos U e UM. A construção atende ASME B31.1, aplicável a tubulação de caldeiras e usinas, e ASME B31.3, aplicável a processos petroquímicos. Os bridles também seguem a NACE MR0175 e a NACE MR0103, que orientam a escolha de materiais para serviço com H2S na produção de petróleo e no refino.
Os materiais têm rastreabilidade documentada, e ensaios não destrutivos internos validam desde a integridade das soldas até a metalurgia da câmara. Soldadores qualificados pelo código ASME fazem a fabricação. Por isso, o comprador recebe um equipamento com histórico de fabricação verificável.
