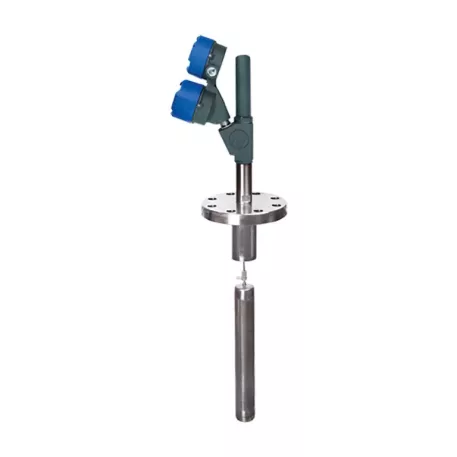

O E4 Modulevel® é um instrumento de dois fios alimentado por loop, que utiliza princípios simples de flutuabilidade para detectar e converter alterações de nível de líquido em um sinal de saída estável. A ligação entre o elemento sensor de nível e a eletrônica de saída fornece um projeto e construção puramente mecânicos. O design vertical em linha do transmissor resulta em baixo peso do instrumento e instalação simplificada. O instrumento vem em uma variedade de configurações e classificações de pressão para diversas aplicações.
O E4 Modulevel possui eletrônica baseada em microprocessador com saída digital 4–20 mA/HART®. O E4 suporta o padrão FDT/DTM e um pacote de software para PC PACTware™ permite recursos adicionais de configuração, diagnóstico e tendências. Transmissor Deslocador
A tecnologia do transmissor de nível do deslocador eletrônico opera detectando alterações na força de empuxo causadas pela alteração do nível do líquido. Essas forças atuam sobre o deslocador apoiado por mola, causando movimento vertical do núcleo dentro de um transformador diferencial variável linear.
Características
Configurações
• Nível de integridade de segurança (SIL) 2 Adequado • Não é necessária calibração; apenas configuração • Disponível com 4–20 mA e HART® 7 com software PACTware™ para PC e Field Device Tool (FDT); Pronto para AMS • Cobertura de diagnóstico NAMUR NE 107 • A mola de alcance suprime os efeitos da turbulência para produzir um sinal de saída estável • Gama completa de aprovações para locais perigosos com certificações internacionais • Encomende o Modulevel inteiro ou adapte o transmissor mais recente em conjuntos de corpo imerso existentes • Além do nível total, adequado para medição de interface ou saída de gravidade específica Opcionais
• Full Modulevel (com conjunto de deslocador) ou somente transmissor • Câmaras/gaiolas externas • Montagem integral ou remota com gabinetes de alumínio ou aço inoxidável • A gravidade específica varia de 0,23 a 2,20 • Construções industriais, ASME B31.1, ASME B31.3 e NACE disponíveis

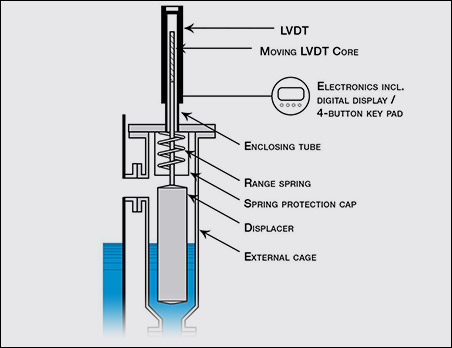

Princípio de funcionamento
As mudanças nas forças de empuxo causadas pela mudança do nível do líquido atuam sobre o deslocador apoiado por mola, causando movimento vertical do núcleo dentro de um transformador diferencial variável linear.
À medida que a posição do núcleo muda com o nível do líquido, tensões são induzidas nos enrolamentos secundários do LVDT. Esses sinais são processados ??no circuito eletrônico e usados ??para controlar a corrente no circuito de corrente de 4-20 mA. O tubo envolvente atua como uma barreira de isolamento estático entre o LVDT e o meio de processo.
