Início Nível e Volume Radar por Propagação de Pulso Transmissor de radar sem contato Pulsar® modelo R96

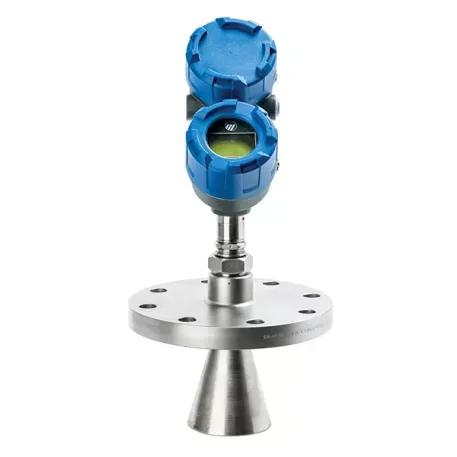

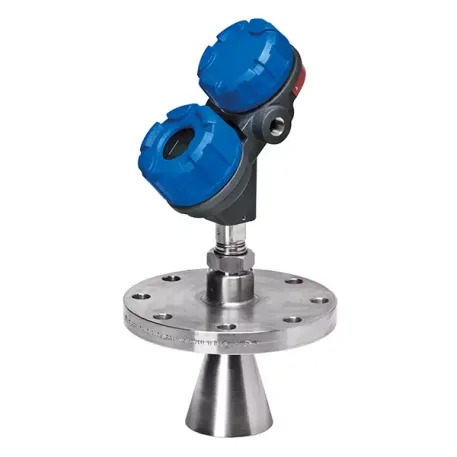

Transmissor de radar sem contato Pulsar® modelo R96

O Pulsar® Modelo R96 é um transmissor de nível por radar sem contato, alimentado por loop e 24 VCC. Ele tem uma faixa de medição mais longa, diagnósticos aprimorados e é mais fácil de usar do que a maioria dos transmissores de radar alimentados por loop.
Tecnologia Radar por Propagação de Pulso

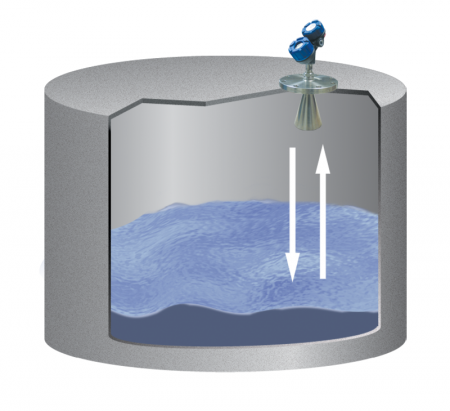

Radar de Ruptura de Pulso emite rajadas de energia para uma superfície de líquido. O circuito de temporização de velocidade ultra-alta mede o tempo do sinal refletido na superfície do líquido.
O sofisticado processamento de sinais filtra reflexos falsos e outros ruídos de fundo. O nível exato é então calculado, considerando a altura do tanque e outras informações de configuração. O circuito é extremamente eficiente em termos de energia, de modo que não é necessário usar o ciclo de trabalho como em outros dispositivos de radar. Isso permite que o dispositivo rastreie altas taxas de alterações de nível até 4,5 m / minuto (180 "/ min).

Características

  • O desempenho não depende do processo (a alteração da gravidade específica e do dielétrico não tem efeito)
  • A freqüência de operação de 6 GHz oferece desempenho superior em aplicações mais difíceis de turbulência, espuma e vapores pesados
  • Antena projetada para +400 ° F (+204 ° C)
  • Alcance até 40 metros
  • O acoplamento da sonda de conexão rápida / desconexão permite que a embarcação permaneça vedada
  • SIL 2 com Fração de Falha Segura (SFF) = 92,7% (FMEDA disponível mediante solicitação)
  • Interface de software PC PACTware ™ com novo DTM melhorado

Opcionais

  • Comunicações digitais HART® 7.1 e Foundation fieldbus ™
  • Compartimento de compartimento duplo em aço inoxidável 316
  • 4 " e 6 " antenas de chifre
  • Antenas de haste de polipropileno e Teflon®
  • Extensões do bico da antena

Antennas

Horn antennas
Pulse burst radar horn antennas are a robust and electromagnetically efficient design that offers the highest level of performance in typical through-air radar applications. The largest horn antenna should be used to ensure the best possible performance in all operational conditions.


Dielectric rod antennas
For a large number of pulse burst radar installations that require 6 GHz operation where an existing process connection will not accommodate a horn antenna, Magnetrol offers a dielectric rod antenna. Typically constructed of 316SS and TFE or polypropylene, additional materials are also available.


Princípios operacionais

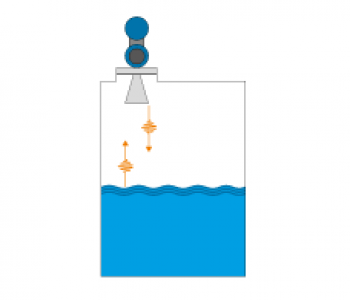

A tecnologia de transmissores PULSAR baseia-se na tecnologia de radar de ondas livres, juntamente com circuitos de amostragem de tempo equivalentes. Pequenas rajadas de energia de microondas de 6 GHz são emitidas e subsequentemente refletidas da superfície do nível do líquido.

Aprovações

ATEXEx d, Ex ia, Ex n
CSAXP, IS, NI
FMXP, IS, NI
EAC (GOST)Ex d, Ex ia, Metrology
IECEx d, Ex ia
SILSIL 2 (1oo1)
Outras aprovações disponíveis sob demanda.
Orçamento

Produto com tecnologia Magnetrol
