Thermatel® TD1/TD2 interruptores de flujo/nivel/interfase

Los interruptores de flujo/nivel/interfase Thermatel Modelo TD1/TD2 proveen un nuevo nivel de confiabilidad no visto en generaciones anteriores. Diagnósticos contínuos con indicación de fallas, compensación por temperatura, histérisis mínima y un tiempo de respuesta mas rápido hacen del TD1/TD2 lo último disponible en interruptores basados en la tecnología de dispersión térmica.

Solicitar cotización

El producto

Tecnología Dispersion térmica

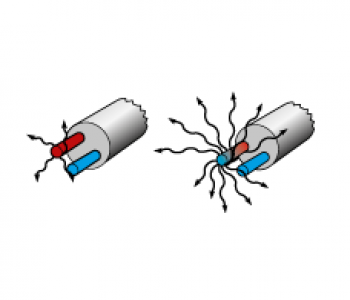

De forma similar a los medidores de flujo térmico, los interruptores se basan en la transferencia de calor por convección. Un sensor está a la temperatura del proceso y el otro está siendo calentado por con una potencia constante. A medida que aumenta la velocidad de flujo, la diferencia de temperatura entre los sensores disminuye. Se programa en la unidad un punto de disparo para que cuando se alcance esa diferencia de temperatura específica, el relé cambie de estado. Esto puede ocurrir bien sea con el flujo incrementando o disminuyendo.

Características

  • Compensación de temperatura para garantizar repetibilidad bajo condiciones variantes de temperaturas de proceso
  • Diagnósticos continuos detectan fallas en los sensores
  • Señal de salida en mA no-lineal para emplear en diagnósticos, tendencias o indicación repetible de caudal o nivel
  • Detección de caudal mínimo o presencia/ausencia de caudal
  • Calibración fácil y rápida
  • Excelente sensibildad a bajos flujos

Opciones

  • Sonda insertable bajo presión por Hot-Tap
  • Sonda sanitaria
  • Construcción NACE
  • Ventana para visualización de estado de alarmas
  • Electrónica integral o remota
  • Configuraciones para detección de muy bajos caudales de flujo


Principio de Funcionamiento

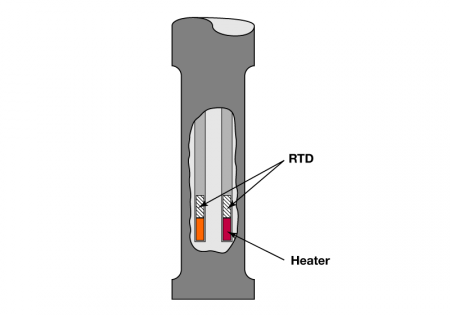

El sensor del Thermatel consiste en dos elementos RTD. Uno actúa de referencia y el otro es calentado a una temperatura ligeramente superior a la del proceso. La electrónica detecta los cambios de diferencial de temperatura entre los dos elementos. La diferencia de temperatura es máxima en aire decreciendo a medida que ocurre un enfriamiento a causa de cambios en el medio. Un incremento en caudal igualmente disminuye el diferencial de temperatura entre ambos sensores.

El punto de disparo del interruptor se ajusta de forma de que ocurra a un diferencial de temperatura determinado. Una vez que la condición se cumpla, el interruptor actuará y cambiara de posición.

Aprobaciones

ATEX Ex d, Ex d+ib
CCOE Ex d
CSA XP, NI
FM XP, NI
EAC (GOST) Ex d
IEC Ex d, Ex d+ib
Inmetro Ex d, Ex d+ib
Korea Ex d
SIL SIL 1 (1oo1)

Other approvals are available. Consult factory for more details.
