Eclipse® 700 Transmissor de Radar de Onda Guiada

El transmisor Eclipse® Modelo 700 es un transmisor de nivel de 24 V CC alimentado por bucle que se basa en la tecnología probada y aceptada del radar de onda guiada (GWR).
Al abarcar una serie de logros de ingeniería significativos, este transmisor de nivel de vanguardia está diseñado para proporcionar un rendimiento de medición muy superior al de muchas de las tecnologías más tradicionales.
Caracteristicas
  • Transmisor multivariable de dos hilos y 24 VCC con alimentación de bucle para nivel, interfaz, volumen o flujo.
  • La medición de nivel no se ve afectada por las características cambiantes de los medios.
  • No es necesario mover los niveles para la calibración.
  • Las sondas con capacidad de sobrellenado permiten la medición de "nivel verdadero" hasta el sello del proceso, sin la necesidad de algoritmos especiales.
  • El teclado de 4 botones y la pantalla LCD gráfica permiten ver cómodamente los parámetros de configuración y la curva de eco.
  • El diagnóstico proactivo no solo aconseja lo que está mal, sino que también ofrece consejos para la resolución de problemas
Sondas
Elegir la sonda de radar de onda guiada (GWR) adecuada es la decisión más importante en el proceso de solicitud. La configuración de la sonda establece características fundamentales de rendimiento. El elemento coaxial y único (varilla o cable) son las dos configuraciones básicas utilizadas hoy en día, cada una con fortalezas y debilidades específicas.

Las sondas GWR de elemento único actúan de manera muy diferente a los diseños coaxiales. Los pulsos de energía se desarrollan entre la barra central y la tuerca o brida de montaje; el pulso se propaga hacia abajo de la barra mientras hace referencia a su suelo en la parte superior del tanque. La eficiencia del "lanzamiento" del pulso está directamente relacionada con la cantidad de superficie metálica que existe a su alrededor en la parte superior del recipiente.

La transmisión de señal se puede mejorar significativamente colocando una varilla única dentro de una brida o cámara.

Principio de operación

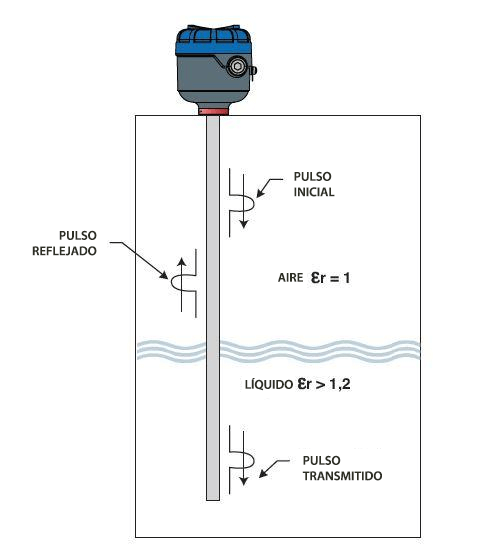

El radar de onda guiada ECLIPSE se basa en la tecnología de TDR (Reflectometría de dominio de tiempo). TDR utiliza pulsos de energía electromagnética transmitidos por una guía de onda (sonda). Cuando un pulso alcanza una superficie que tiene una constante dieléctrica más alta que el aire (? R = 1) en el que viaja, se refleja una parte del pulso. El tiempo de tránsito del pulso se mide a través de un circuito de sincronización de alta velocidad que proporciona una medida precisa del líquido.
(o sólidos) nivel. La amplitud de la reflexión depende de la constante dieléctrica del producto. Cuanto mayor es la constante dieléctrica, mayor es la reflexión.
Aprobaciones
ATEXEx ia, Ex n
IECEx ia, Ex n
FM EE. UU. / CanadáIS,NI
SILSIL 2 (1oo1)
