El producto
Disponible en Tipo recintos 4X aprobados para la seguridad intrínseca, a prueba de fuego y las clasificaciones de área no inflamable, estos transmisores-interruptores híbridos están diseñados para proporcionar transmisor, interruptor y medir funciones todo-en-uno recinto resistente que puede soportar los rigores de ambientes agresivos y peligrosos .
Visión General

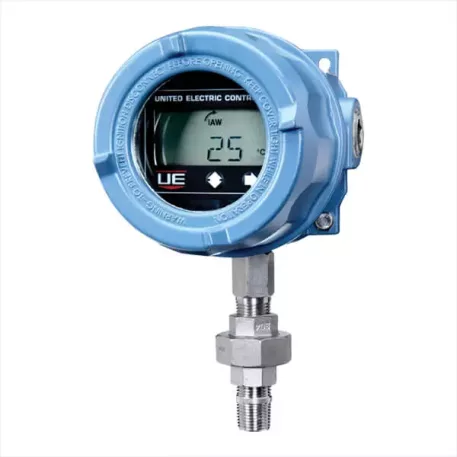

¡NUEVO! Una Serie de la presión y la temperatura del transmisor-Switches Incluir HART ® 7 Comunicación
Cada modelo incorpora una serie inteligente de autodiagnóstico y puede informar de los fallos detectados antes de que se conviertan en problemas de seguridad. Detección de enchufe puerto protege contra la obstrucción del sensor. filtrado de viaje molestia reduce las señales falsas y espurias. La capacidad de capturar los picos de presión y valles proporciona información de proceso para ayudar en el proceso de puesta en marcha y la depuración.
Considere un interruptor de banda muerta altamente repetible y totalmente ajustable para aplicaciones donde la alta velocidad de ciclo está presente. Sin partes móviles, el diseño sólido-Estado digitales Una serie es especialmente adecuado para el control de la bomba y el compresor de parada / arranque ciclos. Y con su pantalla digital de procesos y HART ® – Habilitado 4-20 mA de salida, de una misma serie puede proporcionar las funciones de un interruptor, indicador y un transmisor con una sola conexión al proceso
Para las actualizaciones de la planta, el Uno de la serie es la opción más rentable. los modelos de 2 hilos utilizan esquemas de cableado y control de plantas existentes. modelos de transmisor híbridos alimentado por lazo proporcionan conmutación de alta capacidad y una salida de 4-20 mA. modelos de 4 cables pueden manejar corrientes de hasta 10 amperios a 240 VCA.
Ajuste, precisión, versatilidad, inteligencia – ver lo que el Uno de la serie se puede hacer en su aplicación crítica.
Caracteristicas
- Proceso digital y visualización de estado
- Consigna ajustable totalmente punto y la banda muerta
- Informes local y remota de autodiagnóstico
- Certificaciones de la agencia para lugares peligrosos
- cULus, IECEx, GOST, CE y ATEX
- Clase I, División 1 y 2 modelos disponibles
- Zonas 0, 1 y 2
- 3 maneras de alimentar el control –
- Potencia de entrada discreto de 2 hilos
- Entrada analógica Loop-accionado
- Fuente de alimentación externa
- 2 formas de programar el control –
- Teclado local y visualización
- HART remoto ® comunicador
- tipos de sensores múltiples y rangos –
- Presión relativa de vacío total hasta 6.000 psi (413,7 bar)
- La presión diferencial de hasta 200 psid (13,8 bar d)
- Temperatura RTD de -300 a 1000 ° F (-184 a 538 ° C)
- 3 modelos para elegir
- 2 hilos de baja potencia interruptor único (sólo)
- Loop-accionado transmisor Hart más 2 relés de estado sólido
- Transmisor Hart alimentado por lazo (sólo)
Beneficios
- Pantalla de cristal líquido proporciona el estado variable de proceso, la información de diagnóstico automático y alarma
- IAW ™ (Estoy trabajando) autodiagnóstico vigilar constantemente el estado de salud del control para eliminar el problema “interruptor de ciego”
- los modelos de 2 hilos caen en lugar de interruptores mecánicos existentes y utilizan los mismos esquemas de cableado y de control que proporciona una vía de actualización rentable
- modelos alimentado por lazo proporcionan una salida del transmisor HART 4-20 mA e incluyen relé de estado sólido programable (SSR) conmuta reemplazar eficazmente un transmisor, interruptor y un indicador
- Todas las funciones del transmisor y el interruptor son programables usando un comunicador HART o el teclado en la pantalla
- Dos relés de estado sólido independientes se combinan con una salida de 4-20 mA para parada / arranque, el modo de ventana y el inicio de aplicaciones permisivas
- diseño de estado sólido permite la conmutación en aplicaciones de alta frecuencia del ciclo sin degradación
- Opción M041 proporciona sensor certificado de presión doble sello
Certificado de sellado dual
- cUL certificada con la norma ANSI / ISA 12.27.01
- Cumple con la norma CEC 18-072 y NEC 501.17 requisitos para proporcionar una junta secundaria entre el proceso y las conexiones eléctricas, y la indicación de fallo en el sello primario debe uno ocurrir
- Reducir el tiempo de trabajo y el coste mediante la eliminación de las juntas secundarias conectados externamente
- Proporciona comunicación HART para todas las funciones de transmisión y conmutación. * Opción M041 es necesario.
Recursos de protocolo HART®
Nombre del producto: Una serie 1XTXSW, Una Serie 1XTX00
Tipo de producto: presión o la temperatura del transmisor-Switch
HART versión: 7
Identificación del fabricante: 6049
Tipo de dispositivo: E321 y E322
Revisión de dispositivo: 2
Productos inalámbricos: Sin
Dispositivo registrado con HCF: Sí – Pendiente de registro
DD registrado con HCF: Sí – pendiente de inscripción
DD Revisión: 1
DD Enhanced: Sí
