El producto
El instrumento viene en una variedad de configuraciones y clasificaciones de presión para una variedad de aplicaciones.
La electóonica del MODULEVEL E3 contiene microprocesadores para generar una salida convencional de 4-20mA mas salida digital HART®. Es compatible con el estandar FDT/DTM y el paquete de programa PACTware PC para comunicación con el equipo permitiendo realizar la configuración del equipo y su diagnóstico a distancia.

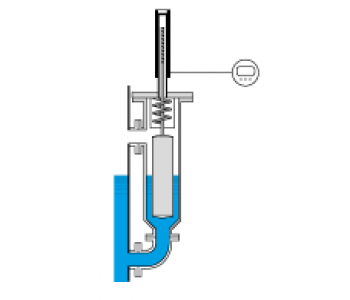

Tecnología – Transmisor de nivel por desplazador
La tecnología del transmisor de nivel del desplazador electrónico funciona al detectar los cambios en la fuerza de flotación provocados por el cambio de nivel de líquido. Estas fuerzas actúan sobre el desplazador soportado por resorte causando el movimiento vertical del núcleo dentro de un transformador diferencial variable lineal.
Características
- Compatible con SIL 2 con la mayor fracción de fallo de seguridad (SFF) de cualquier transmisor tipo desplazador en el mercado (92,3%)
- No requiere calibración, solamente configuración
- Disponible con 4-20 mA y HART® 6.x compatible con FDT/DTM yPACTware™; compatible con AMS
- Opción Fundación fieldbus™ con el bloque PID y Link Active Scheduler (LAS)
- Diagnóstico completo de los fallos, advertencias e historico de estados
- Rsorte de rango suprime efectos de la turbulencia resultando en una señal de salida estable
- Adecuado para presiones de proceso de hasta 355 bar (5150 psig)
- Para uso en temperaturas de proceso de hasta +315° C (+600° F) en aplicaciones que no involucren vapor de agua
- Aprueba de explosiones, aprobaciones de seguridad intrínseca y no inflamables de FM, CSA, ATEX e IEC
- Ajuste de gravedad específica sin detener el proceso
- Cabezal del transmisor gira 360º y es removible sin interrupción del proceso
- Adecuado para la medición de la interfaz y detección de densidad
- Compatibilidad electromagnética según el requisito CE EN 61326
- Adecuado para condiciones con presencia de vibración de acuerdo a ANSI/ISA-S71.03 Clase SA1 y VC2
Opciones
- Compatible con el programa PACTware
- Diseños para montaje superior, conexiones lateral/lateral y lateral/abajo
- Montaje integral o remoto
- Conexiones a proceso de 1-1/2 «a 6»
- Bridas ASME nominales de 150# RF hasta 2500# RF
- Aprobaciones FM/CSA, ATEX/IEC, XP, IS & no-ignígeno

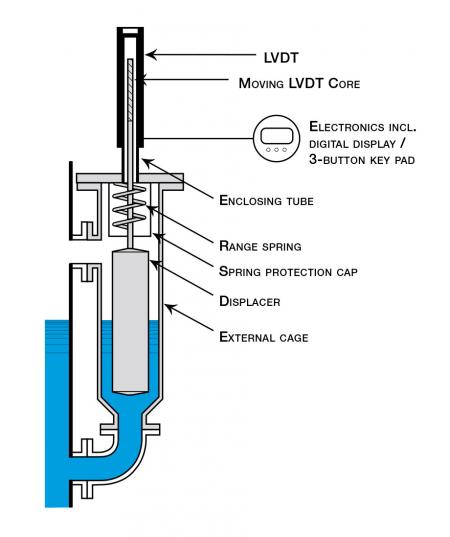

Principio de Funcionamento
Los cambios en las fuerzas de flotacion sobre el sensor tipo desplazador debido a los cambio de nivel del liquido original un movimiento vertical del nucleo de LVDT debido a la perdida de peso.
Los cambios de posición del nucleo dentro del LVDT originan cambios de voltaje en bobinas secundarias. Estos voltajes son procesados por la electrónica de la unidad generando uuna señal de corriente proporcional al nivel entre 4 y 20 mA. El tubo de encapsulamiento actua como una barrera estática entre el LVDT y el proceso.
Aprobaciones
| ATEX | Ex d, Ex ia |
| CCOE | Ex d |
| CSA | XP, IS, NI |
| FM | XP, IS, NI |
| EAC (GOST) | Ex d, Ex ia, Metrology |
| IEC | Ex d, Ex ia |
| Inmetro | Ex d, Ex ia |
| Korea | Ex d, Ex ia |
| NEPSI | CPA |
| SIL | SIL 2 (1oo1) |
| Marine | Lloyd’s Register of Shipping (LRS) |
Outras aprovações disponíveis sob demanda.
