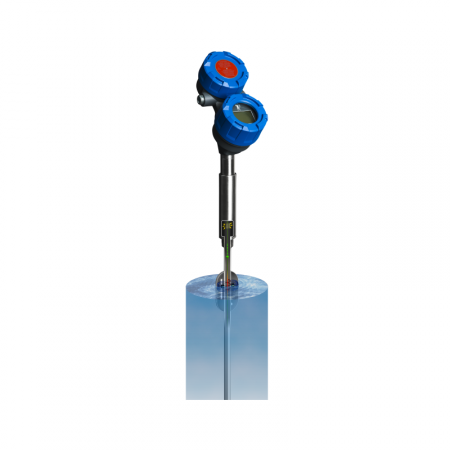

Jupiter® JM4 transmisor de nivel magnetostrictivo

El transmisor de nivel de líquido Jupiter® JM4 es un transmisor de 24 V CC alimentado por el lazo de control y empleable como un transmisor de inserción directa en un recipiente o como un transmisor montado externamente en un Indicador de nivel magnético. Se basa en seguir la posición de un campo magnético que ha sido diseñado y construido dentro de un flotador para coincidir con el nivel del líquido. Este dispositivo de alta precisión se puede diseñar para mediciones de nivel de líquido y /o interfaz entre dos liquidos de diferente densidad.
El alto nivel de seguridad del JUPITER es evidente con una Fracción de Falla Segura > 90%.

Tecnología Transmisor magnetostrictivo

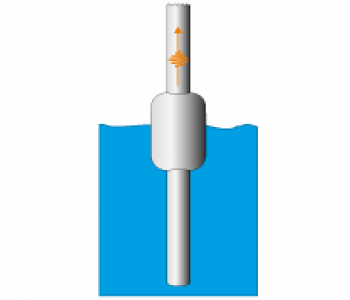

Un impulso de baja energía generado por la electrónica JUPITER viaja a lo largo de un cable magnetostrictivo. Se genera una señal de retorno en el sitio preciso donde el campo magnético de los imanes ubicados dentro un flotador intersecta el cable magnetostrictivo. Un circuito de cronometra con muy alta precisión el tiempo transcurrido entre la generación del pulso y el retorno de la señal acústica. Cada ciclo ocurre diez veces por segundo, proporcionando datos de nivel en tiempo real y altamente precisos.

Características

  • La interfaz de usuario de 4 botones y la pantalla LCD gráfica proporcionan mas detalles sobre datos, curvas de exo en pantalla y sugerencias para la resolución de problemas
  • Salida de 4-20 mA
  • La carcaza eléctrica giratoria que se puede desmontar sin despresurizar el recipiente mediante el acoplamiento ráoido de la sonda
  • Carcaza eléctrica ergonómica de doble compartimiento
  • Configuración y configuración simples
  • Tecnología de Sonda Inteligente
  • Fácil fijación a un visor de nivel magnético
  • Inserción directa para una amplia variedad de aplicaciones y recipientes

Opciones

  • Comunicación HART®
  • Materiales de construcción Hastelloy® o Monel®
  • Conexiones de proceso con rosca o brida
  • El cabezal eléctrico del Júpiter de montaje externo pueden instalarse en la parte superior o inferior de un visor de nivel magnético

Principio de Funcionamiento


El Júpiter opera según el principio del tiempo de viaje. Un impulso de baja energía, iniciado por la electrónica del transmisor, viaja a lo largo del cable magnetostrictivo 10 veces por segundo. Una señal de retorno se genera a partir de la ubicación precisa donde el campo magnético generado por imanes instalados dentro de un flotador se cruza con el cable, lo que resulta en una respuesta de onda mecánica. Un temporizador mide con precisión el tiempo transcurrido desde la generación del pulso y el momento en que cada onda de retorno es capturada por un sensor piezoeléctrico
Aprobaciones

ATEXEx d, Ex ia, Ex n, NI
CCOE
CSAXP, IS, NI
FMXP, IS, NI
EAC (GOST)Ex d, Ex ia, Metrology
IECEx d, Ex ia, Ex n, EX t
InmetroEx d, Ex ia
KoreaEx ia
NEPSICPA
SILSIL 1/2 (1oo1)
Other approvals are available. Consult factory for more details.
