Analisador de oxigênio de zircônia para locais perigosos - ZKME, ZFKE ZFKE

O analisador de oxigênio de zircônia para locais perigosos, modelos ZKME, ZFKE e ZFKE conta com rápida resposta sem amostragem. Ideal para gerenciamento de combustão em caldeiras ou fornos.

solicitar orcamento

O produto

Conta com um design a prova de chamas que passou por análises de oxigênio em áreas perigosas, como plantas petroquímicas.

O analisador de oxigênio de zircônia conta com uma inserção direta no detector com o sensor, um tubo guia de fluxo é inserido diretamente para fornecer um gás ao detector e o conversor que realiza o controle do sensor, processando um sinal de saída/exibição e transmissão externa. O Detector e conversor estão conectados com um cabo

  • Elemento de zircônia facilmente substituível
  • Resposta rápida: 4 s a 7 s
  • Operação disponível sem abrir a tampa
  • Certificado à prova de fogo TIIS e NEPSI

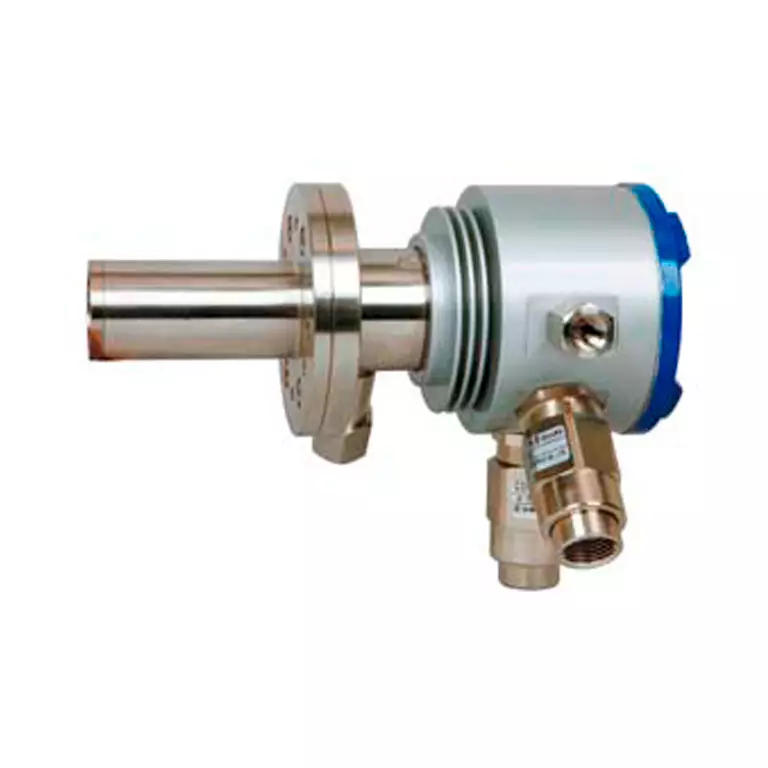

Detector (ZFKE)

Conversor (ZKME)

Detector com tubo guia de fluxo


Elemento de zircônia facilmente substituível

solicitar orcamento

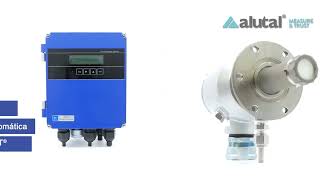

vídeos relacionados
tabelas

Especificações Gerais

ItemEspecificações
Alvo
O2 em gás combustível
Princípio
Sensor de zircônia de inserção direta
Faixa
0 a 2…50 vol% (dois intervalos configuráveis pelo usuário)
(em etapas de 1% vol)
Repetibilidade
≤ ±0.5% FS
Linearidade
≤ ±2% FS
Tempo de resposta
4–7 s para resposta de 90% (da entrada do gás de calibração)
Hora de aquecimento
Aproximadamente. 30 minutos
(20 min ao usar o ejetor)
Saída analógica
4–20 mA DC (resistência de carga permitida <= 500Ω) ou
0–1 V DC (resistência de saída >= 100Ω)
Fonte de energia
Tensão nominal
100–120 V CA (tensão de operação: 90–132 V CA)
200–240 V CA (tensão de operação: 190–264 V CA)
Frequência nominal 50/60 Hz
Consumo de energia
Máx. 240 VA
Normal 70VA

Especificações Gerais

Detector ZFKE

ItemEspecificações
Temperatura do gás
Tipo de tubo guia de fluxo: -10°C a +600°C
Pressão do gás
-3 kPa a +3 kPa
Temperatura de operação
-10°C a +60°C
Invólucro
À prova de poeira e chuva, equivalente IEC IP66
Peso
Aproximadamente. 3 kg (excluindo o tubo guia de fluxo)
Taxa de fluxo de entrada de ar do ejetor
5 L/min a 10 L/min
Padrões à prova de explosão
TIIS Ex d IIB T4
NEPSI Ex d IIC T4 Gb
Tubo guia de fluxo
Com ou sem bocal de descarga
Flange: JIS 5K 65A FF ou conforme especificado
Comprimento de inserção: 0,3, 0,5, 0,75 ou 1 m

Detector ZFKE

Conversor ZKME

ItemEspecificações
Saída de contato
6 pontos, SPST, 250 V AC/3 A ou 30 V DC/3 A (em manutenção, erro do dispositivo, alarme, calibração zero, calibração span, em purga)
Entrada de contato
3 pontos, LIGADO: 0 V, DESLIGADO: 5 V, <= 10 mA (retenção remota, reinicialização do cálculo, aquecedor DESLIGADO, purga, inibição da calibração, início da calibração, mudança de faixa)
Comunicação
RS232C (MODBUS)
RS485 (MODBUS) (opcional)
Exibição de eficiência de combustão
(opção)
Temperatura de operação
-20°C a +55°C
Invólucro

À prova de poeira e chuva, equivalente IEC IP65
Peso
Aproximadamente. 22 kg (excluindo cabo e detector)
Padrões à prova de explosão
TIIS Ex d IIB T6
NEPSI Ex d IIC T6 Gb

Conversor ZKME
