O produto

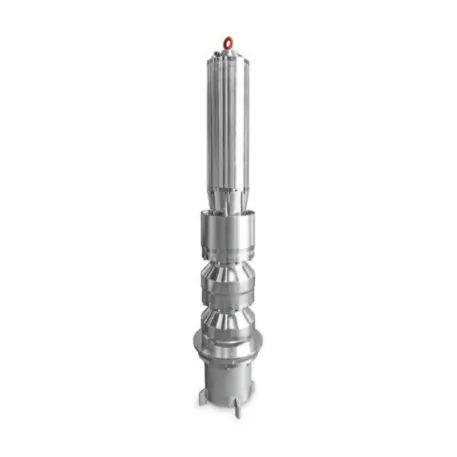

A Bomba Criogênica de Turbina Vertical VTK, da Nikkiso ACD, é uma bomba de motor submerso de última geração. Ela atende operações de bunkering entre barcaça e navio e entre navios, sistemas marítimos de combustível de baixa pressão e o carregamento e a descarga de FSRU. A VTK bombeia nitrogênio, argônio, etileno, etano, metano e propano, com vazão de 1.000 a 2.500 gpm (3.785 a 9.462 L/min). A linha tem vários tamanhos disponíveis, entre eles o modelo VTK-240.
Como funciona a Bomba Criogênica de Turbina Vertical VTK
A VTK tem eficiência acima de 70%. Dessa forma, a bomba reduz o custo de operação e a entrada de calor no fluido.
O projeto é modular, com 60 psi por estágio. Além disso, a hidráulica de alta eficiência trabalha com um indutor de NPSHR extremamente baixo.
A bomba usa motor de ímã permanente e rolamentos cerâmicos de serviço pesado. Um sistema ativo de balanceamento de empuxo também prolonga a vida dos rolamentos. Já o inversor de frequência (VFD) de projeto especial controla o ponto de operação em toda a faixa de operação da bomba.
Aplicações
- Bunkering de barcaça para navio
- Sistemas marítimos de combustível de baixa pressão
- Bomba de send-out
- Transferência de tanques de armazenamento
- Operações de bunkering de navio para navio
- Alimentação de dutos
- Carregamento e descarga de FSRU
- Carregamento e descarga de vagões-tênder ferroviários
Fluidos bombeados: nitrogênio, argônio, etileno, etano, metano e propano.
Diferenciais
- Leve e compacta
- Disponível em versões com reservatório (sump) e dentro do tanque (in-tank)
- Desconexão elétrica rápida, que facilita a manutenção
- Todas as peças em alumínio forjado usinadas com precisão
- Reservatório com camisa de vácuo
Sistema de bombeamento completo
- Bomba submersa de alta eficiência
- Instalação removível dentro do tanque, com válvula de pé
- Inversor de frequência (VFD) sob medida, testado em conjunto (string test) na fábrica
- Passagem elétrica dupla com vedação hermética para até 500 A
Acessórios opcionais
- Manômetro diferencial
- Detector de perda de escorva (proteção contra cavitação)
- Válvula de alívio de segurança
- Caixa de conduíte dupla conforme normas NFPA para serviços com GNL
- Sistemas completos de remoção
- Contêiner para armazenamento de longo prazo
