O produto

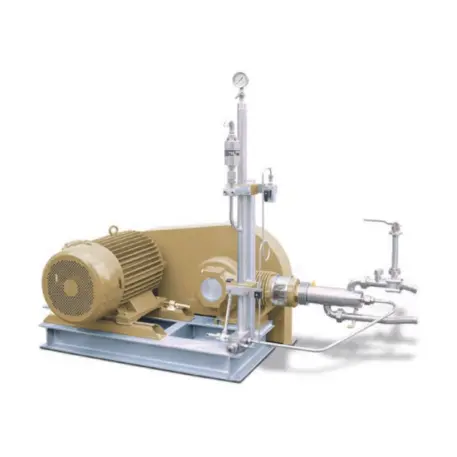

A Bomba Criogênica para Enchimento de Cilindros NOVA, da Nikkiso ACD, atende ao enchimento de cilindros em regime leve a médio. Ela bombeia nitrogênio, oxigênio e argônio. Além disso, alcança pressão máxima de descarga de 5.801 psi (400 bar), com vazão de 0,79 a 4,5 gpm (3 a 17 L/min).
Como funciona a Bomba Criogênica para Enchimento de Cilindros NOVA
A NOVA tem extremidade fria (cold end) horizontal com camisa de vácuo. Dessa forma, a bomba reduz a entrada de calor. O conjunto da bomba também fica em linha. Assim, ele é ideal para operar com tanques de termossifão.
O projeto da entrada garante alimentação positiva da bomba, o que reduz o NPSHR. A posição exclusiva da válvula de sucção também mantém o NPSPr baixo.
Um motor elétrico de velocidade fixa ou variável aciona a bomba por correia em V. O acionamento CL-6 tem rolamentos lubrificados a óleo, o que prolonga a operação. Além disso, uma peça intermediária do tipo lanterna une a extremidade fria ao acionamento.
Aplicações
- Enchimento de cilindros em regime leve a médio, para vazões de até 15,5 L/min e pressão de descarga de até 420 bar
Fluidos bombeados: nitrogênio (N2), oxigênio (O2) e argônio (Ar).
Diferenciais
- Projeto de selo em cartucho, trocado em três minutos
- Extremidade fria com apenas cinco componentes, para manutenção rápida e fácil
- Baixa massa da bomba, que acelera o resfriamento e reduz as perdas de gás
- Aletas com projeto especial, que reduzem a área de superfície e o avanço do frio (cold creep) com a bomba parada
- Várias configurações e tamanhos, que atendem a diversos regimes e aplicações
- Bomba montada em placa de base com toda a instrumentação necessária
- Conceito de manutenção simples, com extremidade fria intercambiável
