O produto

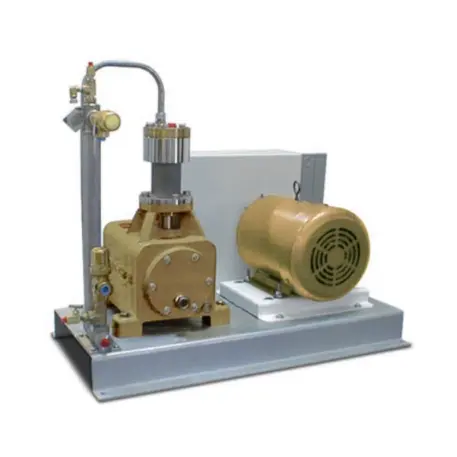

A Bomba Criogênica para Enchimento de Cilindros P1100, da Nikkiso ACD, atende o enchimento de cilindros com dióxido de carbono e com óxido nitroso. Ela trabalha com vazão de 1,9 a 6,1 gpm (7,2 a 23,1 L/min) e pressão máxima de trabalho de 1.000 psi (69 bar).
Como funciona a Bomba Criogênica para Enchimento de Cilindros P1100
A P1100 tem pistão flutuante em posição vertical. Dessa forma, a bomba ganha vida útil mais longa.
O diâmetro grande do pistão e o curso mais longo resultam em velocidades menores. Assim, a operação fica mais suave.
O acionamento tem lubrificação a óleo por salpico. Por isso, a bomba dura mais e exige menos manutenção.
Aplicações
- Enchimento de cilindros com dióxido de carbono
- Enchimento de cilindros com óxido nitroso
Fluidos bombeados: dióxido de carbono (CO2) e óxido nitroso (N2O).
Diferenciais
- Extremidade fria (cold end) de montagem simples e manutenção fácil
- Gaxeta da bomba com ajuste fácil por uma janela de acesso ampla, o que prolonga a vida da gaxeta
Escopo de fornecimento típico (skid)
- Extremidade fria e conjunto de acionamento, com motor elétrico TEFC
- Base de aço galvanizado com acionamento e proteção
- Partida por botoeira NEMA 1
- Câmara de amortecimento
- Válvula de alívio e disco de ruptura
- Manômetro com amortecedor de pulsação (snubber)
- Arranjo de válvula de alívio de bypass de segurança, que retorna o líquido ao tanque automaticamente a 1.000 psi (69 bar)
- Acionamento lubrificado a óleo (óleo enviado solto)
Serviço com óxido nitroso
As orientações a seguir valem para bombas destinadas ao serviço com óxido nitroso.
O óxido nitroso líquido é um fluido potencialmente perigoso e exige manuseio com extremo cuidado. Para mais informações, consulte a norma CGA G-8.3-2016 da Compressed Gas Association.
Em certas combinações de temperatura e pressão, o óxido nitroso pode se decompor de forma explosiva, com consequências graves. Além disso, ele é um oxidante e alimenta ativamente a combustão. Por isso, os equipamentos de manuseio de óxido nitroso precisam passar por limpeza para serviço com oxigênio.
O projeto e a construção dos sistemas de armazenamento e tubulação devem garantir a compatibilidade dos materiais e impedir a perda de escorva ou a operação a seco das bombas. O óxido nitroso também atua como solvente de muitos materiais, portanto confirme a compatibilidade antes do uso. Para o histórico de riscos ligados à sua decomposição, consulte o relatório nº 2016-04-I-FL do Chemical Safety Board, de fevereiro de 2017.
