Chave de Vazão Mecânica Modelo Acionado por Disco F50

Os fluxostatos Magnetrol® são soluções de controle de vazão altamente confiáveis utilizadas para detectar a presença ou ausência de vazão em tubulações horizontais. Os comutadores Modelo F50 acionados por disco são do tipo em linha usados para detecção de líquidos limpos em linhas de 2 polegadas ou menores.
Tecnologia Interruptores de Fluxo Mecânicos
F10: A força do fluxo de líquido ou gás contra uma palheta de fluxo vertical montada em uma linha faz com que a palheta gire para uma posição horizontal, movendo uma manga de atração para o campo de um ímã de chave. Isso puxa o ímã em direção à manga e aciona o interruptor.

F50: A força do fluxo de líquido através de um corpo de válvula e contra um disco de fluxo faz com que ele saia do caminho de fluxo. A manga de atração no topo do conjunto do disco se move para o campo de um ímã de chave, atraindo o ímã e acionando o interruptor.

Características
  • Não requer calibração
  • construção em bronze ou aço inoxidável
  • Pressões de processo para 1150 psig (69 bar)
  • Temperatura do processo para + 750 ° F (+ 399 ° C)
  • Atuação no aumento ou diminuição do fluxo
  • montagem em linha
  • Corpos para linhas de fluxo de ¾ ”a 2”

Opcionais
  • Disponível em bronze ou aço inoxidável 316
  • Corpos de fluxo para tubo de 3/4 a 2 polegadas
  • Contato seco ou chaves hermeticamente fechadas
  • Taxas de fluxo de atuação de 0,8 a 24,8 gpm

Princípios Operacionais

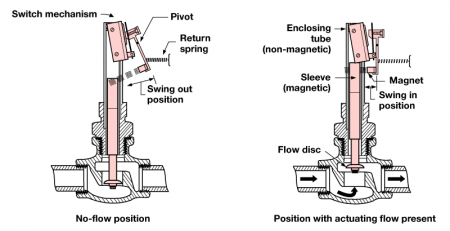

A força do fluxo de líquido através de um corpo de válvula e contra um disco de fluxo faz com que ele saia do caminho de fluxo. A manga de atração no topo do conjunto do disco se move para o campo de um ímã de chave, atraindo o ímã e acionando o interruptor


Aprovações

ATEXEx d, Ex ia
CCOEEx d
CSAXP
FMXP
EAC (GOST)Ex d, Ex ia
IECEx d, Ex ia
InmetroEx d
KoreaEx d
NEPSIEx ia, CPA
Outras aprovações disponíveis sob demanda.
  • Folders
  • Manuais
